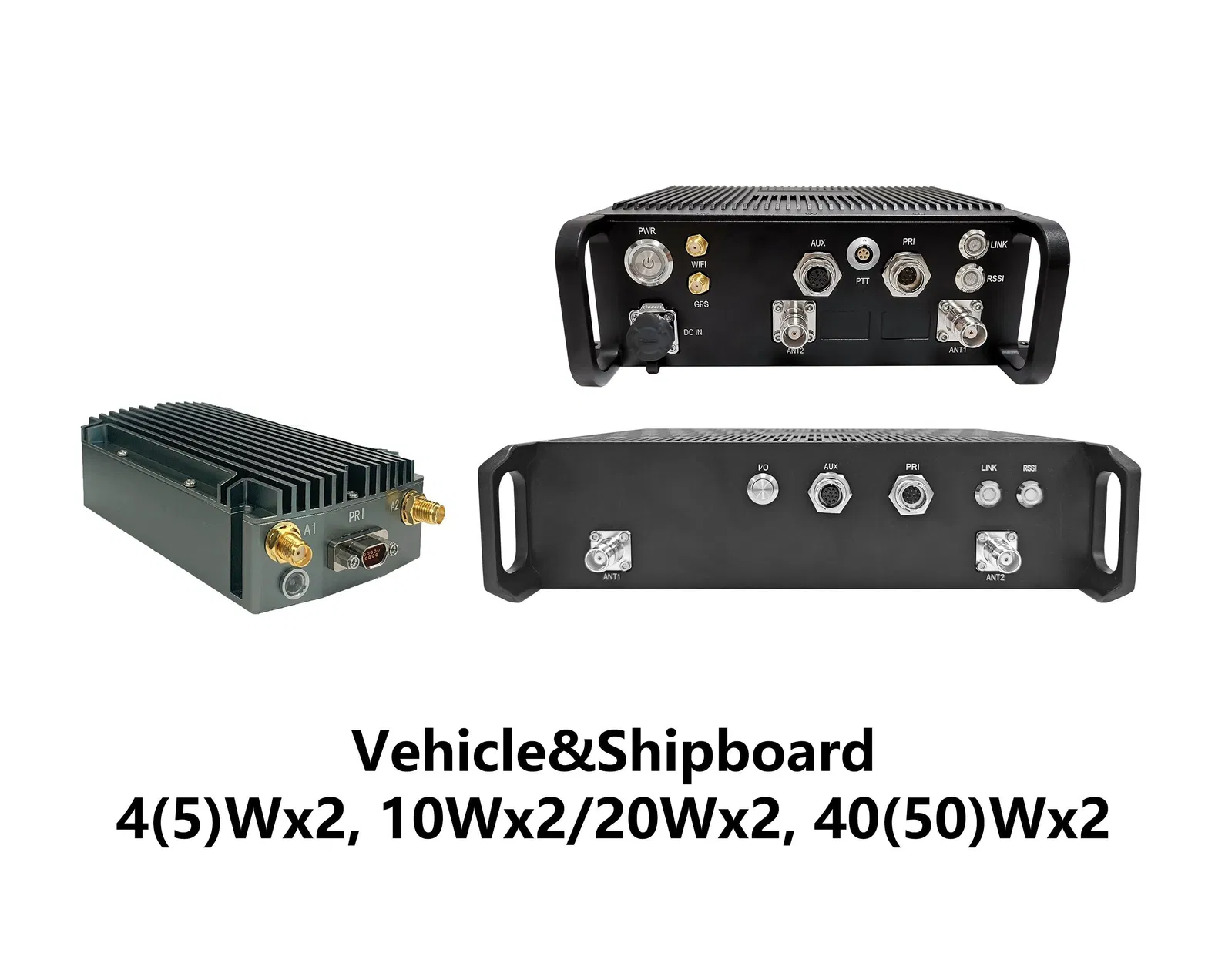

Mesh Radio - NBmesh Serie Draadloze Smalband MESH voor Voertuigen & Schepen

NBmesh-serie smalle band mesh radio/module is geschikt voor gedistribueerde netwerkscenario's waarbij de servicetarieven niet hoog zijn, de transmissieafstand lang is,en het transmissiebereik is gebaseerd op multi-hop relais.De topologie is een multi-hop netwerk, dat bestaat uit verschillende distributie-knooppunten.gemakkelijk voor gebruikers om te integreren in verschillende soorten eindapparatuur, om een stabiele en betrouwbare gegevensoverdracht over lange afstanden te bereiken.
Kenmerken:
1. Multi-hop relais, efficiënt netwerk
2. lage snelheid, hoge gevoeligheid
3. UHF/L/S-bandfrequentie
4. 2/4/10/20 Watt RF vermogen
5. seriepoort / netwerkpoort, stem / locatie
6Intelligentie-frequentie-springen.
NBMesh-serie smalle band mesh radio/module, ondersteunt point-to-point, point-to-multipoint en multi-point-to-multipoint dynamische routing, multi-hop relais draadloze gegevensoverdracht, gebruikt in UAV clusters,Gewapende brandbesturing, noodhulp, noodcommunicatie, scheepsvorming, maritieme communicatie, bosbrandpreventie, zelforganiserende netwerkcommunicatie.

Prestaties:
1Lange transmissieafstand, sterke anti-jamming mogelijkheid
2- Aanpasbaarheid aan mobiele omgeving
3. De applicatielaag ondersteunt alle soorten Serial port/Network port applicatie terminals
4. Ondersteuning van snelle implementatie, dynamische verandering van netwerktopologie, zelforganisatie zonder centraal netwerken en multi-hop forwarding
5. Ontvangende gevoeligheid tot -117 dBm@250KHz BW
6. Adaptieve gegevensoverdracht, die adaptief de modulatie- en coderingsmodus kan selecteren op basis van veranderingen in de omgeving en een adaptieve gegevensoverdracht kan uitvoeren
7Flexible en efficiënte netwerkmogelijkheden, ondersteuning van dynamisch tijdsslot TDMA-protocol, CSMA-protocol,gecentraliseerde meet- en besturingsdienstencenario's met meer dan 6 hops en spraakdiensten
8. Geen noodzaak om IP-adres en driver te configureren, naadloze compatibiliteit met TCP, UDP-protocol van hoger niveau, kan stem-, bestand- en andere gegevens transparante interactie bereiken

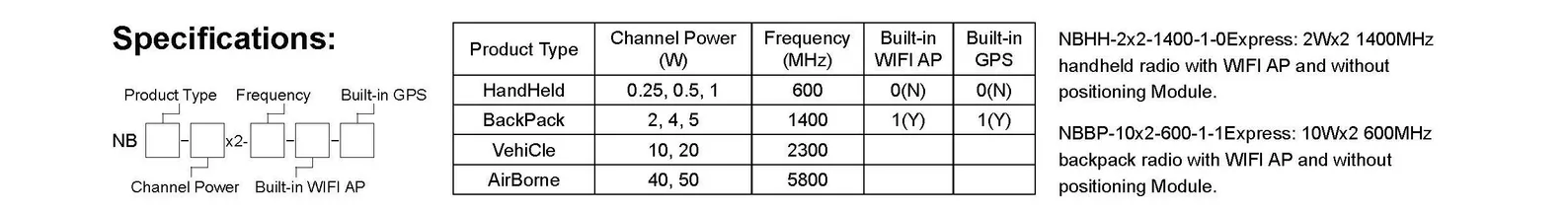

 NBMesh Narrowband Mesh Radiospecificaties

SDR-platform, golfvorm	9363+7Z020, Mobiele netwerk MANET
MIMO-technologie	Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming
Frequentie (70M-6GHz aanpasbaar)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / C-band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
Kanaalbandbreedte	250k/500k/1MHz ((Dual Antenna), 400kHz ((Single Antenna)
Gevoeligheid	-117dBm@250KHz
Modulatiemodus	BPSK/QPSK/16QAM (adaptief), OFDM ((Dual Antenna) /SCFDE ((Single Antenna))
Airborne data rate (Een enkele antenne/ Dual Antenna)	50-250kbps@250kHz ((Dual Antenna) 125-500kbps@500kHz ((Dual Antenna) 250-1000kbps@1MHz ((Dual Antenna)
Multi-toegangsmodus	CSMA/TDMA
RF-kanaal	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Verzendkracht	0.25/0.5/1/2/4 ((5)/10/20/40 ((50) Watt ((Dual Antenne)
Single Hop Communicatieafstand	30-100 km (LOS), 1-30 km (stedelijk gebied)
Werkstand	Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamic routing/Multi-hop relais, Star/Line/Network/Hybrid
Verbindingen	Seriële poort (punt-tot-punt tweerichtings, punt-tot-meerdere eenrichtings) / netwerkpoort (unicast, multicast, uitzending) / stem, locatie (uitzending)
Single Hop vertraging	Gemiddeld 7 mS (1MHz BW)
Versleuteling	DES, AES128/256, SNOW3G/ZUC optionele, Chip/TF kaart encryptie op maat of externe encryptie machine
Anti-jammermodus	Handmatige selectie van het spectrumscanningkanaal, volledige band verbeterde intelligente frequentieselectie ((spectrum awareness) / volledige band adaptieve frequentiehopping FHSS/Roaming-modus optioneel
Plaatselijk/ Verwijderd beheer	Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens van de netwerktopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand tussen knooppunten, GPS/Beidou elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade.
Andere	De starttijd is minder dan 28 seconden en de tijd voor toegang/update/omschakeling op het netwerk minder dan 1 seconde. Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 of meer knooppunten) en het aantal hops in Mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops).Het totale verlies aan overdrachtspercentage voor meer dan drie hops is minder dan 70%. Automatische drager-tracking, aangepast aan een Doppler-frequentieafwijking van ±6 kHz, ondersteunt mobiele communicatie bij snelheden hoger dan 7200 kilometer per uur (6 Mach, 2000 meter per seconde).
Grootte van het netwerk/ Multi-hop-capaciteit	Eén netwerk Meer dan 256 knooppunten/15 hoppen
Operatietemperatuur	-40 °C ~ +80 °C
Beschermingsniveau	IP66, IP67/IP68 aangepast
Spanning/stroomverbruik	12-36VDC/operatie 1-2A/stand-by 0,5-0,7A@12V, 2/4(5) Watt x2 18-32VDC/operatie 3-6A/stand-by 0,7-0,9A@16.8V, 10Watt x2 18-32VDC/operatie 6-7A/standby 0,7-0,9A@20V, 20/40(50) Watt x2
Selectie van het vermogen	Stroomvoorziening door twist-lockbatterij of hoofdkabel
Afmetingen/gewicht	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2
Installatie/kleur	4 Montage gaten/Zwart, ijzergroen, legergroen optioneel
Basisinterface	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input
Druk om te praten. Hulpinterface	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Netwerkverlenging optioneel	Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet
Linkstatusindicator	Steady red - Het netwerk is niet aangesloten Rood knipperen - Start/niet aangesloten op het netwerk Steady green - Het netwerk is aangesloten Blinkend groen - Voice PTT is uitgeschakeld
RSSI-linkindicator	Steady green - De linkkwaliteit is uitstekend Steady blue - De linkkwaliteit is goed Steady yellow - De linkkwaliteit is gemiddeld Steady violet - De linkkwaliteit is iets slechter Steady red - De linkkwaliteit is slecht of de link is down
Beheerinterface/ Beheersinterface	Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP





Star Network Topologie IStar Network Topology II Star Network Topology III (de topologie van het sterrennetwerk)
