| Algemeen |
| SDR Platform, Golfvorm |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Mobiel netwerk MANET+MIMO |
| MIMO Technologie |
Ruimte-tijd codering, Ontvangst Diversiteit, TX /RX beamforming, Ruimtelijke multiplexing |
| Ontvangstgevoeligheid |
-103dBm@5MHz BW |
| Kanaal Bandbreedte |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz dual antenne frequentie transceiver van carrier aggregatie), configureerbaar |
| Datasnelheid |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, beamforming door 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptief, QoS |
| Modulatie Modus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptief (Vaste instelling optioneel) |
RF Uitgangsvermogen
(Ondersteuning TPC, zendvermogenregeling, 1dBm instelbaar) |

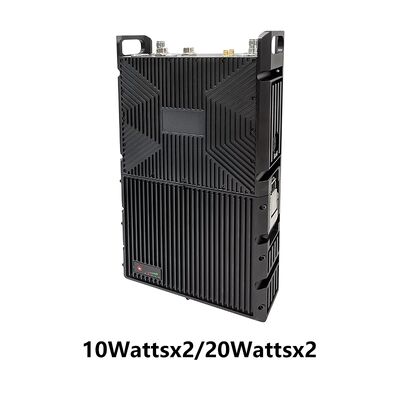

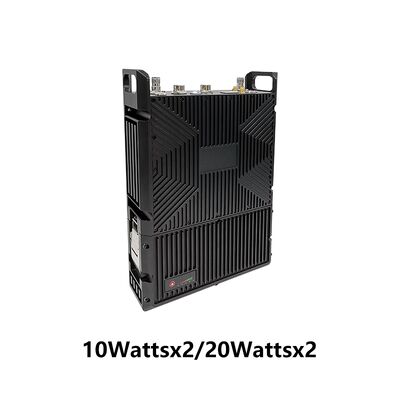

10Watt×2
20Watt×2
|
| Modus |
Gedistribueerd centerless Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Laag 2 of 3 van Dynamische routing, Multi-hop relay, Ster/Lijn/Netwerk/Hybride |
| Enkele Hop Vertraging |
Gemiddeld 6ms (Unidirectioneel, 20MHz BW) |
| Encryptie |
DES, AES128/256 (SM4/SNOW3G/ZUC optioneel, Chip/TF kaart encryptie op maat of externe encryptie machine) |
| Anti-Jamming Modus |
Handmatige spectrum scanning kanaal selectie/Volledige band verbeterde intelligente frequentie selectie (spectrum bewustzijn)/Volledige band adaptieve frequentie hopping FHSS/Roaming modus, Multi-level anti-interferentie |
|
Lokaal/
Extern Beheer
|
Werkfrequentie, kanaal bandbreedte, netwerk ID, zendvermogen en andere parameter instellingen, spectrum scanning, real-time weergave en statistische gegevens van netwerktopologie, link veldsterkte signaal-ruisverhouding, upload- en downloadverkeer, node afstand, BD/GPS(GNSS) positionering elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade (op afstand stilte en wake-up optioneel) |
| Overig |
De opstarttijd is minder dan 28 seconden, en de netwerktoegang/update/omschakeltijd is minder dan 1 seconde;
Er is geen limiet op de gebruikerscapaciteit van een enkel systeem (256 nodes of meer) en het aantal hops in Mesh netwerken (Data 15+ hops, voice 10+ hops, video 8+ hops);
Het totale transmissiesnelheidsverlies voor meer dan drie hops is minder dan 70%;
Automatische carrier tracking, aangepast aan een Doppler frequentie afwijking van ±6kHz frequentie offset, ondersteunt mobiele communicatie bij snelheden boven 7200 kilometer per uur (6 Mach, 2000 meter per seconde) |
| Banden(70M-6GHz/Uper C-X-Ku aanpasbaar. Dezelfde frequentie of verschillende frequentie van TDD, 2T2R op enkele band of 1T2R op dual-band) |
| BAND |
Frequentiebereik |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C Band (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Opmerking: RF vermogen, Afmetingen, Gewicht is verschillend) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Omgeving |
| Bedrijfstemperatuur |
-40ºC ~+80ºC |
| Beschermingsniveau |
IP66 (IP67/IP68 Aangepast) |
| Mechanisch |
| Afmetingen/Gewicht |
27.5x18.9x6.2cm/4.15kg, met 22.2V/213Wh batterij
33.6x18.9x6.2cm/5.26kg, met 22.2V/427Wh batterij

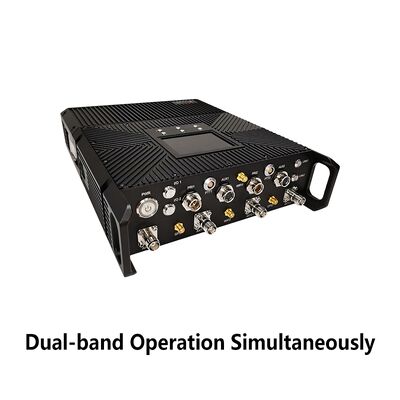

29.5x23.0x6.5cm/5.26kg, met 22.2V/213Wh batterij (Dual-band Operatie)
28.8x21.0x6.2cm/4.61kg, met 22.2V/213Wh batterij (Dual-band Selectie Operatie)

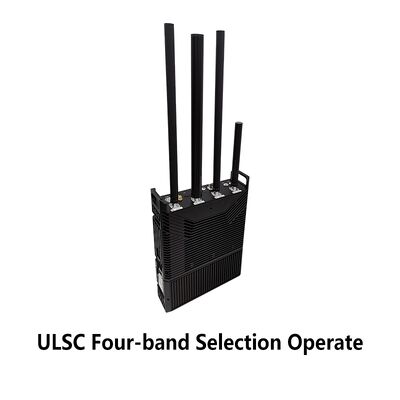

22.9x18.9x6.5cm/2.95kg, met 22.2V/427Wh batterij (Vier-band Selectie Operatie) |
| Kleur |
Zwart (IJzergrijs, Legergroen optioneel) |
| Installatie |
4 Montagegaten, Oren |
| Voeding |
| Voedingsspanning |
18-32V DC, 10Watt×2/20Watt×2 |
| Stroomverbruik |
Operatie 3-6A/Stand-by 0.7-0.9A@24V, 10Watt×2
Operatie 6-7A/Stand-by 0.7-0.9A@24V, 20Watt×2 |
| Stroomkeuze |
6-8 uur voor 213Wh polymeer lithium batterij (Standaard);
10-12 uur voor 427Wh polymeer lithium batterij |
| Interface |
| Basis interface |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC input. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) optioneel. Ondersteunt transparante transmissie via Ethernet en seriële poorten, en ondersteunt alle communicatieprotocollen, inclusief MAVLink. Service prioriteit kan worden geselecteerd |
Push to talk/
Hulp interface |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Netwerk Uitbreiding Optioneel |
Openbaar Netwerk Routing/4G LTE, WB-NB integratie, Glasvezel, Satelliet |
| Video Uitbreiding Optioneel |
Lage Vertraging HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link Status Indicator |
Constant rood - Het netwerk is niet verbonden
Knipperend rood - Starten/niet verbonden met het netwerk
Constant groen - Het netwerk is verbonden
Knipperend groen - Push-To-Talk is ingedrukt |
| RSSI Link Indicator |
Constant groen - De linkkwaliteit is uitstekend
Constant blauw - De linkkwaliteit is goed
Constant geel - De linkkwaliteit is gemiddeld
Constant paars - De linkkwaliteit is iets slechter
Constant rood - De linkkwaliteit is slecht
Uit - De link is onderbroken |
Beheer Interface/
Controle Interface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
