Mesh Radio - Sterk en Betrouwbaar - Mimomesh Buitenradio

Beamforming/Space Diversity/Spatial Multiplexing, meer dan twee keer het bereik bereiken
Intelligente anti-jamming door slimme frequentie-selectie, adaptieve frequentiehopping
Handheld/Backpack Radio 2Watt × 2 / 10Watt × 2 RF Out, 10/12 uur of meer batterijduur, cool ontwerp
Airborne/Vehicular Radio 2Watt × 2 / 10Watt × 2 RF Out, maximaal 20Watt × 2 RF Out
Breed bereik, dubbele band selectie, vrij om verschillende werkfrequentieband te kiezen,
Aanpassen aan het complexe terrein en de elektromagnetische omgeving
Dringen tot spreken met ingebouwde hoge trouw (G.722)
Doorvoer Meer dan 180 Mbps

De nieuwste generatie MIMOmesh breedband radio
Prestaties:
1.Mesh-netwerk (zelfvormend, zelfadapterend, zelfherstellend), hoge snelheid
2.Niet-visueel stedelijk bouwen, oerwoud, meerpadverbindingsgebied, effectieve verbinding
3.Hoge snelheid van beweging van grond, water en lucht, effectieve verbinding
4.Meerdere antenne-instellingen, omnidirectionele, geavanceerde oriëntatie of vermenging
5.GPS/BD- en multicastondersteuning

Voordelen:
1Verhoogde dekking 4,5 maal in dichtbevolkte gebieden
2Vergroot het bereik met 2 maal in de zichtbare grensomgeving
3Verhoog de gegevenstransmissie met 2 tot 4 keer.
4Hetzelfde bereik en de zelfde transmissiesnelheid, waardoor het transmissiekrachtvermogen met twee keer wordt verminderd.

Belangrijke toepassingen in omgevingen zonder zichtlijn / Multipath Fading, video/data/stem communicatie:
1.Robot / Onbemande voertuigen, Verkenning / Bewaking / Terrorismebestrijding / Monitoring
2.Lucht-lucht en lucht-grond en grond-grond, openbare veiligheid / speciale operaties
3Stedelijk netwerk, noodondersteuning / normale patrouille / verkeersbeheer
4.Binnen en buiten het gebouw, brandbestrijding / redding en rampenbestrijding / bossen / civiele luchtafweer / aardbeving
5.TV-uitzending draadloze audio / video / live-uitzending
6.Marine communicatie / hogesnelheidstransmissie aan de andere kant van het schip
7Draadloos netwerk op het laagdek / schiplanding.
8. Mijn / tunnel / kelder verbinding

Algemeen
SDR-platform, golfvorm	9361+7Z030/7Z035 of 7Z100, Mobiele netwerk MANET+MIMO
MIMO-technologie	Ruimte-tijd codering, Receive Diversity, TX/RX beamforming, Spatial multiplexing
Ontvang gevoeligheid	-103 dBm@5MHz BW
Kanaalbandbreedte	1.25/2.5/5/10/20MHz,30/40MHz instelling; 80MHz Carrier Aggregation (Dual-antennes met twee frequenties van 40MHz+40MHz voor de ontvanger) optioneel
Gegevenspercentage	1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz van Carrier Aggregation) Adaptief, QoS
Modulatiemodus	TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptief ((Fixed setting optioneel)
RF-uitgangsvermogen (TPC-ondersteuning, transmissievermogenregeling, 1 dBm verstelbaar)	10 watt × 2 20 watt × 2 40 watt × 2
Single Hop Communicatieafstand	100-300 KM (LOS), 1-30 KM (stedelijk gebied)
Modus	Distribueerde centrumloze Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, laag 2 of 3 van dynamische routing, Multi-hop relais, Star/Line/Network/Hybrid
Single Hop vertraging	Gemiddeld 10mS ((20MHz BW)
Versleuteling	DES, AES128/256, SM4, SNOW3G/ZUC optionele, Chip/TF kaart encryptie op maat of externe encryptie machine
Anti-jammermodus	Handmatige selectie van kanalen voor het scannen van het spectrum/Fullband verbeterde intelligente frequentie-selectie ((spectrum awareness) /Fullband adaptive frequency hopping FHSS/Roaming-modus, multi-level anti-interferentie
Plaatselijk/afgelegen beheer	Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens over de nettopologie,verbindingsveldsterkte signaal/geluidsverhouding, upload- en downloadverkeer, afstand van de knooppunt, GPS/BD/GLONASS positionering elektronische kaart, temperatuur/spanning/ verstoring Monitoring, software-upgrade.
Andere	De starttijd is minder dan 28 seconden en de toegang/update/overschakelingstijd is minder dan 1 seconde. Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 of meer knooppunten) en het aantal hops in Mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops). Het totale transmissiesnelheidsverlies voor meer dan drie hops is minder dan 70%.ondersteunt mobiele communicatie bij snelheden hoger dan 7200 kilometer per uur (6 Mach, 2000 meter per seconde)
Banden(70M-6GHz/Upper C-X-Ku aanpasbaar. Dezelfde frequentie of andere frequentie van TDD,2T2R bij enkelband of 1T2R bij dubbelband)
BAND	Frequentiebereik
VHF/UHF	360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz
L-band	1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz
S-band	2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
C-band	4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz
	(Opmerking: RF-vermogen, afmetingen, gewicht verschilt)
MIIT	336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz
Milieu
Operatietemperatuur	-40 °C ~ +80 °C
Beschermingsniveau	IP66,IP67/IP68 Op maat
Mechanische apparatuur

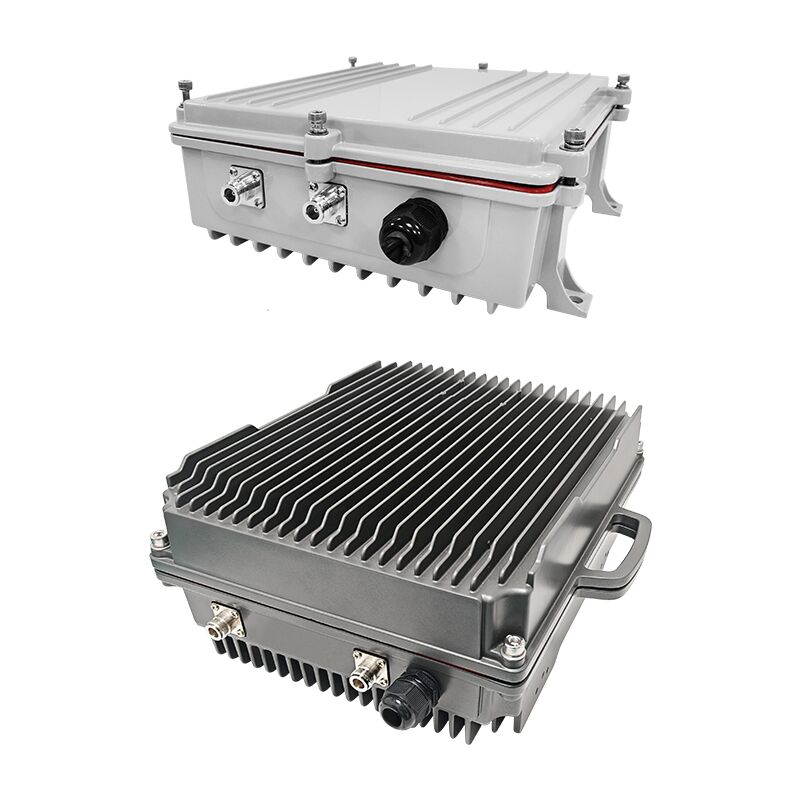

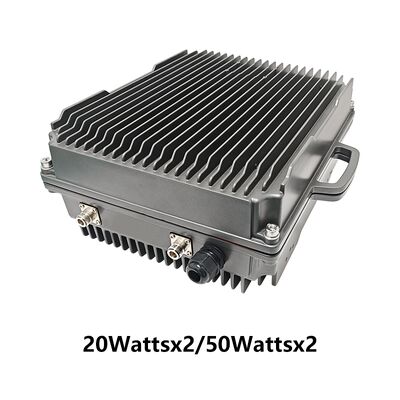

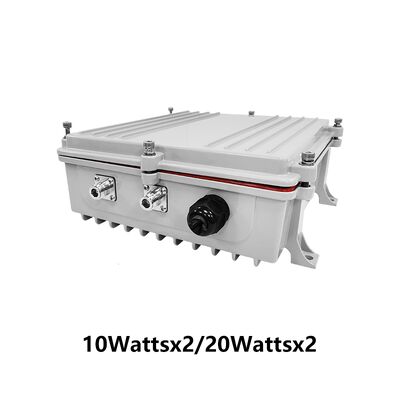

Grootte/gewicht	31.6x29.2x11.0cm/4.35kg (wit) 35.5x35.1x15.0cm/10.9kg (IJzergrijs)

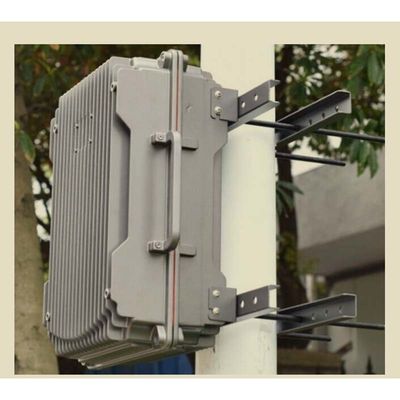

Installatie/kleur	4 Montage gaten/Zwart, ijzergroen, legergroen optioneel
Kracht
Voedingsspanning	18-24VDC (10 watt × 2) 18-36VDC (20 watt × 2 / 40 watt × 2)
Energieverbruik	Operatie 3-6A/standby 0,7-0,9A@24V (10W × 2) Operatie 6-7A/Standby 0,7-0,9A@24V (20W × 2 / 40W × 2)
Selectie van het vermogen	Hoofdkabel
Interface
Basisinterface	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input
Druk om te praten/Auxiliary interface	MIC,SP,PTT,GND,RS485/422,USB2.0OTG
Netwerkuitbreiding	Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet
Video-uitbreiding	HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1
Linkstatusindicator	Steady red - Het netwerk is niet aangesloten Rood knipperen - Start/niet aangesloten op het netwerk Steady green - Het netwerk is aangesloten Blinkend groen - Voice PTT is uitgeschakeld
RSSI-linkindicator	Steady green - De linkkwaliteit is uitstekend Steady blue - De linkkwaliteit is goed Steady yellow - De linkkwaliteit is gemiddeld Steady violet - De linkkwaliteit is iets slechter Steady red - De linkkwaliteit is slecht of de link is down
Beheerinterface/ Beheersinterface	Webgebaseerd netwerkbeheer/GUI, API-interface voor secundaire ontwikkeling/SNMP
