| Algemeen |
| SDR -platform, golfvorm |
9363 of 9361+7Z020, Mobile Network Manet |
| MIMO -technologie |
Space-time codering, ontvang diversiteit, tx /rx beamforming |
| Ontvang gevoeligheid |
-103DBM@5MHZ BW |
| Kanaalbandbreedte |
1,25/2.5/5/10/20MHz breedband, 250K/500K/1MHz smalbandinstelling |
| Gegevenssnelheid |
1-70 Mbps (20MHz BW) breedband, 50-1000 kbp smalband adaptief, QoS |
| Modulatiemodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive (Fixed Setting Optioneel) |
RF -uitgangsvermogen
(Ondersteuning TPC, transmissievermogen regeling) |
0,25 Watt X2
0,5 Watt X2
1Watts x2
2Watts x2
4 (5) Watts x2
10Watt X2
20Watt X2
|
Enkele hop
Communicatieafstand |
100-300 km (LOS), 1-30 km (stedelijk gebied) |
| Wijze van communicatie |
Gedecentraliseerde point-to-point, point-to-veel en veel-op-veel-communicatie met cross-verbindingen, ter ondersteuning van kleinschalige (binnen 8 knooppunten) mesh-netwerken met dynamische routering en multi-hop relais |
| Enkele hopvertraging |
Gemiddeld 10 ms (20 MHz BW) |
| Codering |
DES, AES128/256, SNOW3G/ZUC Optioneel, ChIP/TF -kaartcodering aangepast of externe coderingsmachine |
| Anti-jamming-modus |
Handmatige spectrum scankanaalselectie, volledige band verbeterde intelligente frequentie selecteren (spectrumbewustzijn)/volledige band adaptieve frequentiehopping/roaming -modus optioneel |
|
Lokaal/
Externe management
|
Bedrijfsfrequentie, kanaalbandbreedte, netwerk-ID, verzendvermogen en andere parameterinstellingen, spectrumscanning, realtime display en statistische records van netwerktopologie, linksveldsterkte signaal-ruisverhouding, upload en download verkeer, knooppuntafstand, GPS/BEIDOU Electronic Map, Temperatuur/Voltage/Jamming Monitoring, Software Upgrade. Op afstand stilte en wake-up optioneel |
| Anderen |
De opstarttijd is minder dan 28 seconden en de netwerktoegang/update/schakeltijd is minder dan 1 seconde.
De netwerkgrootte is minder dan 8 knooppunten.
Automatische dragersracking, aanpassen aan Doppler -frequentieverschuiving van ± 6 kHz frequentieafwijking, ter ondersteuning van mobiele communicatie met snelheden boven 7200 kilometer per uur (Mach 6, 2000 meter per seconde). |
| Banden(300m-6GHz aanpasbaar. Dezelfde frequentie of verschillende frequentie van 2T2R bij enkele band, of 1T2R bij dual-band selecteerbare/slimme verandering) |
| BAND |
Frequentiebereik |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHZ |
| L band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C -band |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHZ |
| |
(Opmerking: RF -vermogen, afmetingen, gewicht is anders) |
| Miit |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHZ |
| Omgevings- |
| Werktemperatuur |
-40ºC ~+80ºC |
| Beschermingsniveau |
IP66, IP67/IP68 Aangepast |
| Mechanisch |
| Maat/gewicht |

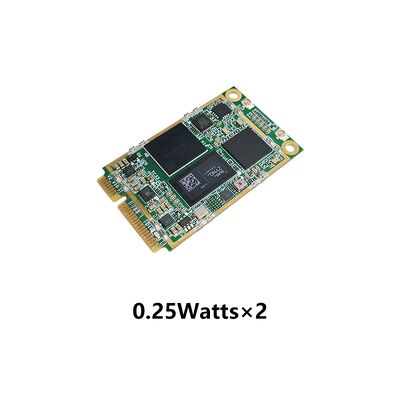

5.1x3.0x0.6cm/11g, 0,25 Watt X2-module, DDL-Nano

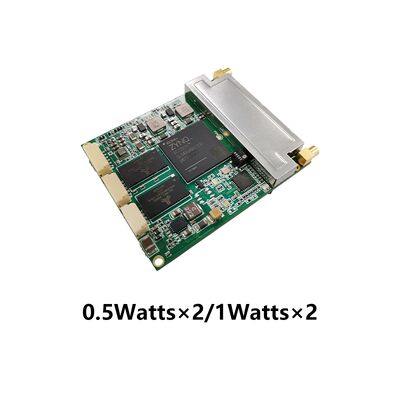

5.8x4.8x1.0cm/27g, 0,5 Watt X2-module, DDL-Mini

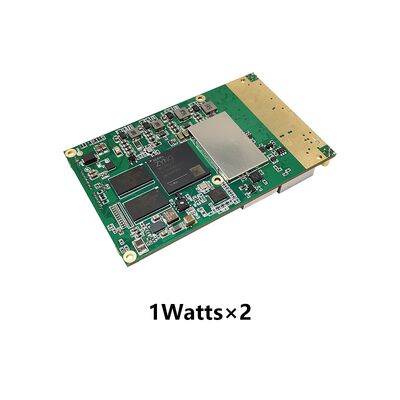

8.7x5.4x1.0cm/40 g, 1Watts X2 -module

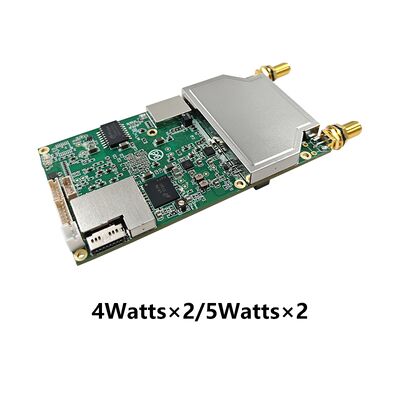

8.7x5.4x1.0cm/43G, 2Watts X2/4Watts X2 -module
11.5x5.4x1.3cm/56G, 5Watts X2 -module

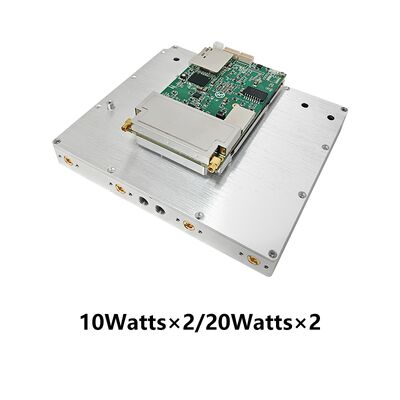

12.7x11.0x3.4cm/524G, 10 (20) Watt X2 -module
|
| Installatie/kleur |
4 montagegaten/zwart, ijzeren grijs, legergroen optioneel |
| Stroom |
| Voedingsspanning |
3.5-5VDC, 0,25 Watt X2, DDL-Nano
9-32VDC, 0,5 Watt X2, DDL-Mini
9-39vdc, 1Watts x2
12-36VDC, 2Watts x2/4 (5) Watts x2
18-32VDC, 10Watt X2/20Watts X2
|
| Stroomverbruik |
Operatie 1-2a/Standby 0,5-1a@3.5-5V, 0,25 Watt X2, DDL-Nano
Operatie 0.3-0,5A/Standby 0,2-0.3a@12V, 0,5 Watt X2, DDL-Mini
Operatie 0,5-1a/standby 0,4-0.6a@12V, 1Watts x2
Operatie 1-2a/Standby 0,5-0.7a@12V, 2/4 (5) Watts x2
Operatie 3-6A/Standby 0.7-0.9a@16.8V, 10Watt X2
Operatie 6-7a/Standby 0.7-0.9a@20V, 20Watts x2
|
| Power selectie |
Voeding door hoofdkabel |
| Interface |
| Basisinterface |
2xtnc rf, 1-3xrj45 Ethernet 100/1000Baset, WiFi AP, GPS/BD RS232/TTL (UART), SBUS/Bluetooth, 1.2-230.4kbps, DC Input |
Push om te praten/
Hulpinterface |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerkextensie optioneel |
Public Network Routing/4G LTE, WB-NB Integration, Fiber, Satellite |
| Video -extensie optioneel |
Lage vertraging HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Linkstatusindicator |
Steady rood - het netwerk is niet verbonden
Knipperend rood - starten/niet verbonden met het netwerk
Steady Green - Het netwerk is verbonden
Knipperend groen - Voice Ptt is beneden |
| RSSI Link -indicator |
Steady Green - De linkkwaliteit is uitstekend
Steady Blue - De linkkwaliteit is goed
Gestaag geel - de linkkwaliteit is medium
Steady Purple - De linkkwaliteit is iets erger
Steady Red - De linkkwaliteit is slecht of de link is gedaald |
Managementinterface/
Besturingsinterface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
