| Algemeen |
| SDR-platform, golfvorm |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), mobiel netwerk MANET+MIMO |
| MIMO-technologie |
Ruimte-tijd codering, Ontvang diversiteit, TX / RX beamforming, Ruimtelijke multiplexing |
| Ontvang gevoeligheid |
-103 dBm@5MHz BW |
| Kanaalbandbreedte |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz) dubbele antennefrequentie-ontvanger van drageraggregatie, configureerbaar |
| Gegevenspercentage |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, beamforming door 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptief, QoS |
| Modulatiemodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptieve (vaste instelling optioneel) |
RF-uitgangsvermogen
(TPC-ondersteuning, transmissievermogenregeling, 1 dBm verstelbaar) |

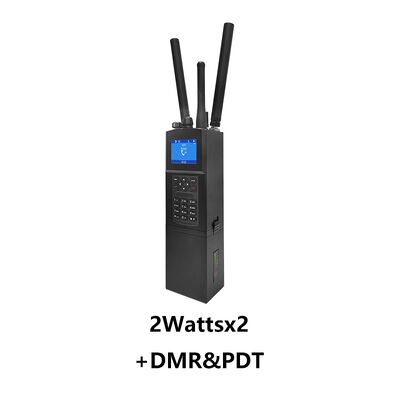

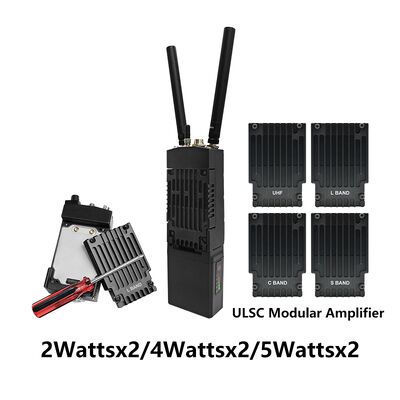

2 watt × 2
4 watt × 2

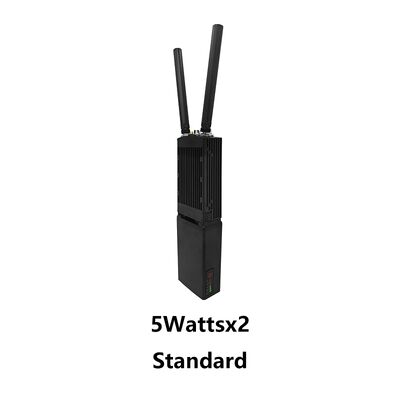

5 watt × 2 |
| Modus |
Distribueerde centrumloze punt-op-punt/punt-op-multipunt/multipunt-op-multipunt, laag 2 of 3 van dynamische routing, multi-hop relais, ster/lijn/netwerk/hybride |
| Single hop vertraging |
Gemiddeld 6 ms (eenrichtingsverkeer, 20 MHz BW) |
| Versleuteling |
DES, AES128/256 (SM4/SNOW3G/ZUC optioneel, chip/TF-kaartversleuteling op maat of externe versleuteling) |
| Anti-jammermodus |
Handmatige selectie van kanalen voor het scannen van het spectrum/Fullband verbeterde intelligente frequentie-selectie ((spectrum awareness) /Fullband adaptive frequency hopping FHSS/Roaming-modus, multi-level anti-interferentie |
|
Plaatselijk/
Verwijderd beheer
|
Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens over de nettopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand van knooppunten, BD/GPS (GNSS) positionering elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade (afstandsstilte en wakker maken optioneel) |
| Andere |
De starttijd is minder dan 28 seconden en de toegang/update/omschakeling naar het netwerk minder dan 1 seconde;
Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 of meer knooppunten) en het aantal hoppen in Mesh-netwerken (data 15+ hoppen, spraak 10+ hoppen, video 8+ hoppen);
het totale transmissietrajectverlies voor meer dan drie hops is minder dan 70%;
Automatische drager-tracking, aangepast aan een Doppler-frequentiedeviatie van ±6 kHz, ondersteunt mobiele communicatie bij snelheden van meer dan 7200 kilometer per uur (6 Mach, 2000 meter per seconde) |
| Banden(70M-6GHz/Upper C-X-Ku aanpasbaar. Dezelfde frequentie of andere frequentie van TDD, 2T2R bij enkelband of 1T2R bij dubbelband) |
| BAND |
Frequentiebereik |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S-band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-band (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Opmerking: RF-vermogen, afmetingen, gewicht verschilt) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Milieu |
| Operatietemperatuur |
-40 °C ~ +80 °C |
| Beschermingsniveau |
IP66 (IP67/IP68 aangepast) |
| Mechanische apparatuur |
| Grootte/gewicht |
19.0x6.8x3.8cm/769g, met 11,1V/77,7Wh batterij
26.0x6.8x3.8cm/1.04kg, met 11,1V/114Wh batterij

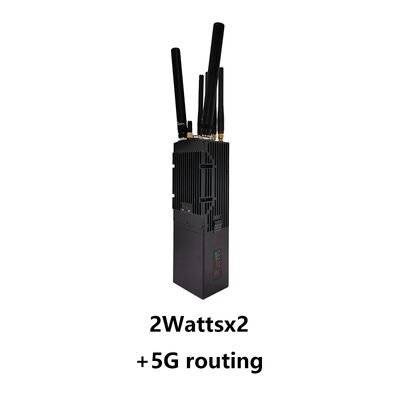

20.7x6.9x5.5cm/1.30kg, met 11,1V/114Wh batterij (5G Routing)

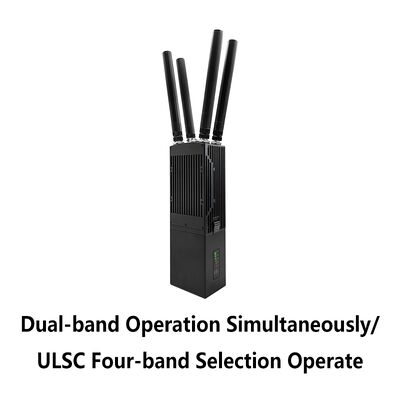

21.0x6.8x5.2cm/972g, met 11,1V/77,7Wh batterij (Vierband)
15.5x6.6x3.2cm/430g, bevat lithiumbatterie, niet voorzien van antenne en backclip |
| Kleur |
Zwart (Iron Gray, Army Green optioneel) |
| Installatie |
Handheld |
| Kracht |
| Voedingsspanning |
12-36V gelijkstroom, 2 watt × 2/4 watt × 2/5 watt × 2 |
| Energieverbruik |
Operatie 1-2A/Standby 0,4-0,6A@12V, 2W × 2
Operatie 2-4A/standby 0,5-0,7A@12V, 4W × 2/5W × 2 |
| Selectie van het vermogen |
6 tot 8 uur voor een 77,7Wh-lithiumbatterij (Standaard);
8-10 uur voor een lithiumbatterij van 114Wh |
| Interface |
| Basisinterface |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-invoer. TTL (UART) / SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) optioneel. Ondersteunt transparante transmissie via Ethernet en seriële poorten,en ondersteunt alle communicatieprotocollen, inclusief MAVLink. Dienstenprioriteit kan worden geselecteerd |
Druk om te praten.
Hulpinterface |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Netwerkverlenging optioneel |
Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel |
HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Lijnstatusindicator |
Steady red - Het netwerk is niet aangesloten
Rood knipperen - Start/niet aangesloten op het netwerk
Steady green - Het netwerk is aangesloten
Blazend groen - Push-To-Talk is ingedrukt |
| RSSI-linkindicator |
Steady green - De linkkwaliteit is uitstekend
Steady blue - De linkkwaliteit is goed
Steady yellow - De linkkwaliteit is medium
Steady violet - De linkkwaliteit is iets slechter
Steady red - Slechte linkkwaliteit
Af. De verbinding is onderbroken. |
Beheerinterface/
Beheersinterface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
