| Algemeen |
| SDR-platform, golfvorm |
9363 of 9361+7Z020, mobiele netwerk MANET |
| MIMO-technologie |
Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming |
| Ontvang gevoeligheid |
-103dBm@5MHz BW, -117dBm@250KHz |
| Kanaalbandbreedte |
1.25/2.5/5/10/20MHz breedband, 250k/500k/1MHz smalbandinstelling |
| Gegevenspercentage |
1-70Mbps ((20MHz BW) Breedband, 50-1000kbps smalband Adaptief, QoS |
| Modulatiemodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting optioneel) |
RF-uitgangsvermogen
(TPC-ondersteuning, transmissievermogenregeling) |
0.25 watt x2; 0,5 watt x2
1 watt x2; 2 watt x2
4 watt x2; 5Watts x2
10 watt x2; 20 watt x2
30 watt x2; 40 watt x2
|
| Mogelijkheid tot communicatie |
gedecentraliseerde P2P-, P2MP- en MP2MP-communicatie met kruisverbinding,ondersteuning voor kleinschalige (binnen 8 knooppunten) MESH-netwerken met dynamische routing enmulti-hop relais |
| Single hop vertraging |
Gemiddeld 6 ms (eenrichtingsverkeer, 20 MHz BW) |
| Versleuteling |
DES, AES128/256 (SM4/SNOW3G/ZUC optioneel, chip/TF-kaart encryptie)aangepaste of externe encryptie-machine) |
| Anti-jammermodus |
Handmatige selectie van het kanaal voor het scannen van het spectrum, volledige band verbeterde intelligenteFrequentie-selectie ((spectrum awareness) /Full band adaptive frequency hopping/Roamingmodus optioneel |
|
Plaatselijk/
Verwijderd beheer
|
Werksfrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andereparameterinstellingen, spectrumscanning, realtime weergave en statistische gegevensvan de netwerktopologie, verbindingsveldsterkte signaal-ruisverhouding, upload en downloadverkeersverkeer, afstand van knooppunten, BD/GPS ((GNSS)) positionering elektronische kaart, temperatuur/Bewaking van spanning/verstoring, software-upgrade (afstandsstilte en ontwaking)(facultatief) |
| Andere |
De opstarttijd is minder dan 28 seconden, en de toegang/update/switching van het netwerkde tijd is minder dan 1 seconde;
De grootte van het netwerk is minder dan 8 knooppunten, en het totale bandbreedteverlies over drie hopsis minder dan 70%;
Automatische drager-tracking, aangepast aan een Doppler-frequentieverschuiving met een frequentie van ±6 kHzafwijking, ondersteunt mobiele communicatie bij snelheden van meer dan 7200 km/huur (Mach 6, 2000 meter per seconde) |
| Banden(300M-6GHz aanpasbaar. Dezelfde frequentie of andere frequentie van 2T2R op één band, of 1T2R op twee-band selecteerbaar/intelligente verandering) |
| BAND |
Frequentiebereik |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L-band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S-band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C-band |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Opmerking: RF-vermogen, afmetingen, gewicht verschilt) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Milieu |
| Operatietemperatuur |
-40 °C ~ +80 °C |
| Beschermingsniveau |
IP66, IP67/IP68 aangepast |
| Mechanische apparatuur |

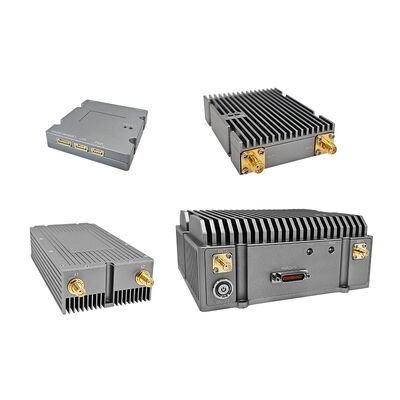

| Grootte/gewicht |

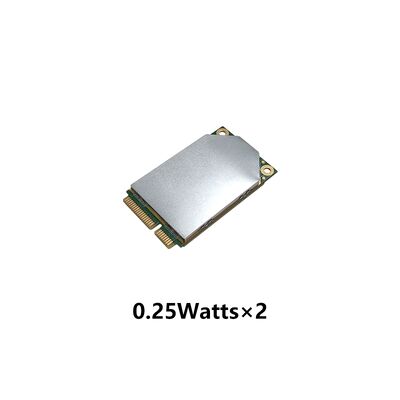

5.1x3.0x0.7cm/14g, 0.25Watt × 2-Iron Gray, DDL-nano

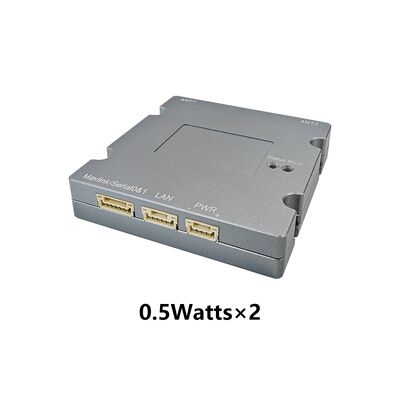

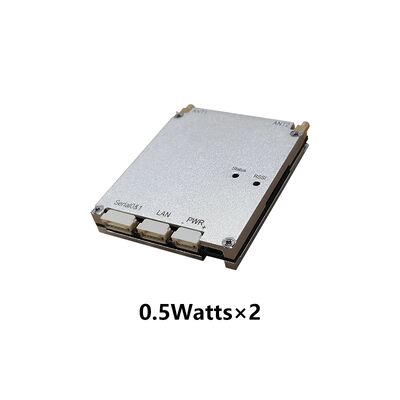

6.0x4.8x1.1cm/46g, 0.5Watt×2-IJzer Grijs, DDL-mini
6.0x5.8x1.3cm/60g, 0.5Watt×2-IJzer Grijs, DDL-mini

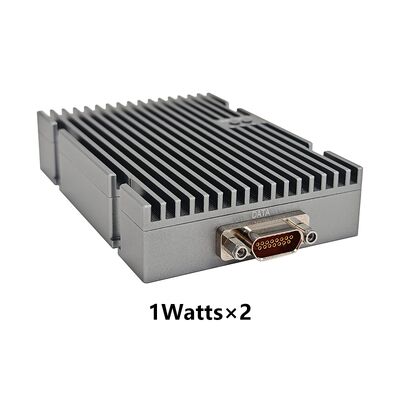

9.6x5.8x1.9cm/120g, 1Watt×2-IJzer Grijs, DDL-mini
11.7x6.2x2.0cm/160g, 1Watt × 2 / 2Watt × 2-IJzer Grijs
11.7x6.2x3.8cm/349g, 1 watt × 2 / 2 watt × 2-Zwart
11.7x6.2x4.2cm/364g, 1W × 2 / 2W × 2-Multi-interface Zwart

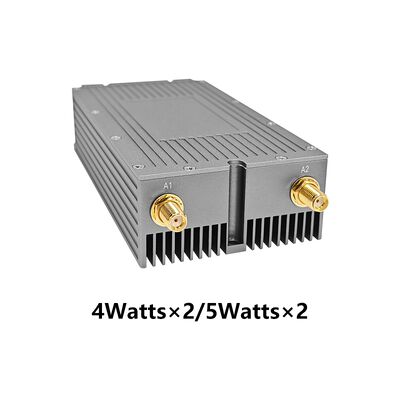

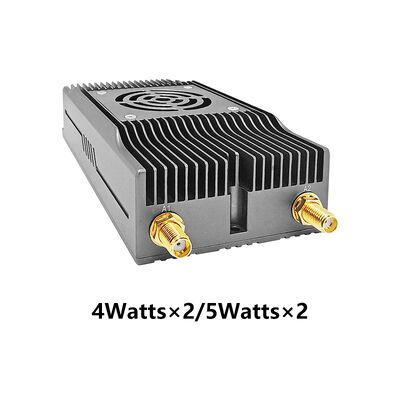

13.8x6.2x2.7cm/225g, 4Watt×2-IJzer Grijs
13.8x6.2x3.1cm/271g, 5Watt×2-Ventilator IJzer Grijs

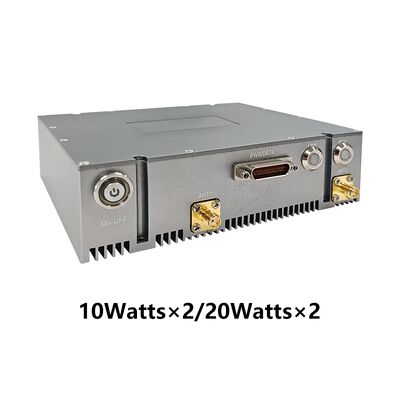

13.4x12.8x3.8cm/598g, 10W × 2 / 20W × 2-Iron Gray

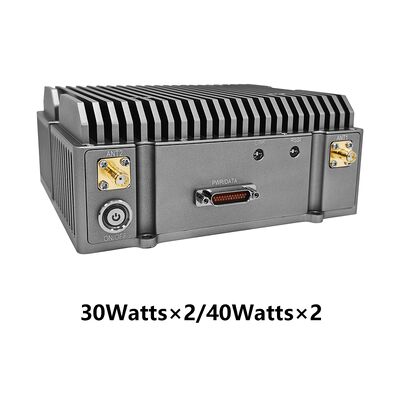

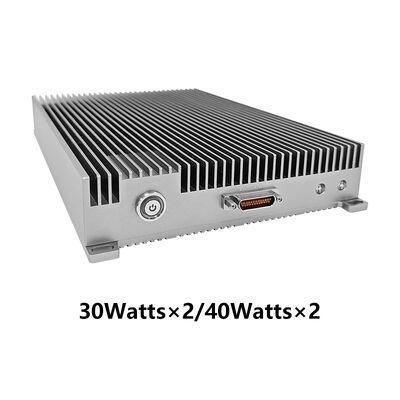

23.0x14.8x3.5cm/1.25kg, 30W × 2 / 40W × 2- Thin Iron Gray |
| Kleur |
Zwart, ijzergray (militair groen) |
| Installatie |
4 Bevestigingsgaten |
| Kracht |
| Voedingsspanning |
3.5-5V gelijkstroom, 0,25 watt × 2
9-39V gelijkstroom, 0,5 watt × 2/1 watt × 2
12-36V gelijkstroom, 2 watt × 2/4 watt × 2/5 watt × 2
18-32 V gelijkstroom, 10 watt × 2 / 20 watt × 2
28-32V gelijkstroom, 30 watt × 2 / 40 watt × 2 |
| Energieverbruik |
Operatie 1-2A/stand-by 0,5-1A@3,5-5V, 0,25 watt × 2
Operatie 0,3-0,5A/standby 0,2-0,3A@12V, 0,5 watt × 2
Operatie 1-2A/Standby 0,5-0,7A@12V, 1 watt × 2 watt × 2
Operatie 2-4A/standby 0,5-0,7A@12V, 4W × 2/5W × 2
Operatie 3-6A/standby 0,7-0,9A@18V, 10W × 2
Operatie 6-10A/standby 0,7-0,9A@20V, 20W × 2
Operatie 22A/Standby 0,4-1.6A@28-32V, 30W × 2/40W × 2 |
| Selectie van het vermogen |
Stroomvoorziening via hoofdkabel |
| Interface |
| Basisinterface |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet100/1000BaseT, RS232, DC-invoer.Bluetooth 1.2-230.4Kbps, Wi-Fi-toegangspunt en BD/GPS(GNSS) beschikbaar zijn.Ethernet en seriële poorten, en alle communicatieprotocollen,Met inbegrip van MAVLink. |
| Netwerkverlenging optioneel |
Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel |
HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Vermogensindicator |
Steady green - Aangezet |
| Lijnstatusindicator |
Steady red - Het netwerk is niet aangesloten
Rood knipperen - Start/niet aangesloten op het netwerk
Steady green - Het netwerk is aangesloten |
| RSSI-linkindicator |
Steady green - De linkkwaliteit is uitstekend
Steady blue - De linkkwaliteit is goed
Steady yellow - De linkkwaliteit is medium
Steady violet - De linkkwaliteit is iets slechter
Steady red - Slechte linkkwaliteit
Af. De verbinding is onderbroken.
|
Beheerinterface/
Beheersinterface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
