| SDR-platform, golfvorm | 9363 of 9361+7Z020, mobiele netwerk MANET |
| MIMO-technologie | Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming |
Frequentie
(70M-6GHz aanpasbaar) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C-band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz) |
| Kanaalbandbreedte | 250k/500k/1MHz ((Dual Antenne) |
| Gevoeligheid | -117dBm@250KHz |
| Modulatiemodus | BPSK/QPSK/16QAM (adaptief), OFDM ((Dual Antenna) |
| Airborne data rate | 50-250kbps@250kHz ((Dual Antenna)
125-500kbps@500kHz ((Dual Antenna)
250-1000kbps@1MHz ((Dual Antenna) |
| Multi-toegangsmodus | CSMA/TDMA |
| RF-kanaal | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Verzendkracht | 4 ((5)/10/20/40 ((50) Watts ((Dual Antenne) |
Single Hop
Communicatieafstand | 30-100 km (LOS), 1-30 km (stedelijk gebied) |
| Werkstand | Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamic routing/Multi-hop relais, Star/Line/Network/Hybrid |
| Verbindingen | Seriële poort (punt-tot-punt tweerichtings, punt-tot-meerdere eenrichtings) / netwerkpoort (unicast, multicast, uitzending) / stem, locatie (uitzending) |
| Single hop vertraging | Gemiddeld 7 mS (1MHz BW) |
| Versleuteling | DES, AES128/256, SNOW3G/ZUC optionele, Chip/TF kaart encryptie op maat of externe encryptie machine |
| Anti-jammermodus | Handmatige selectie van kanalen voor het scannen van het spectrum, volledige band verbeterde intelligente selectie van frequenties ((spectrum awareness) / volledige band adaptieve frequentiehopping FHSS/Roaming-modus
niet-verplichte |
| Plaatselijk/afgelegen beheer | Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens van de netwerktopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand tussen knooppunten, GPS/Beidou elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade. |
| Andere | De starttijd is minder dan 28 seconden en de tijd voor netwerktoegang/update/switchover is minder dan 1 seconde.
Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 knopen of meer) en het aantal hops in Mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops).Het totale verlies aan overdrachtspercentage voor meer dan drie hops is minder dan 70%.
Automatische drager-tracking, aangepast aan een Doppler-frequentiedeviatie van ±6 kHz, ondersteunt mobiele communicatie bij snelheden hoger dan 7200 kilometer per uur (6 Mach, 2000 meter per seconde). |
Grootte van het netwerk/
Multi-hop-capaciteit | Eén netwerk Meer dan 256 knooppunten/15 hoppen |
| Operatietemperatuur | -40 °C ~ +80 °C |
| Beschermingsniveau | IP66, IP67/IP68 aangepast |
Spanning/
Energieverbruik | 12-36VDC/operatie 1-2A/stand-by 0,5-0,7A@12V, 2/4(5) Watt x2
18-32VDC/operatie 3-6A/stand-by 0,7-0,9A@16.8V, 10Watt x2
18-32VDC/operatie 6-7A/standby 0,7-0,9A@20V, 20/40(50) Watt x2 |
| Selectie van het vermogen | Stroomvoorziening door twist-lockbatterij of hoofdkabel |

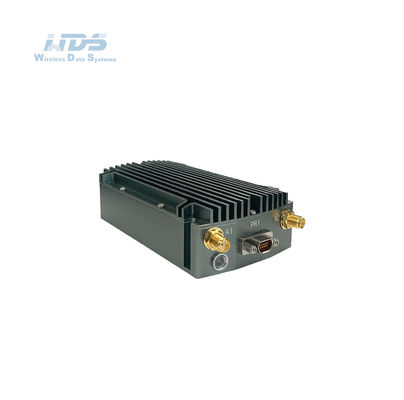

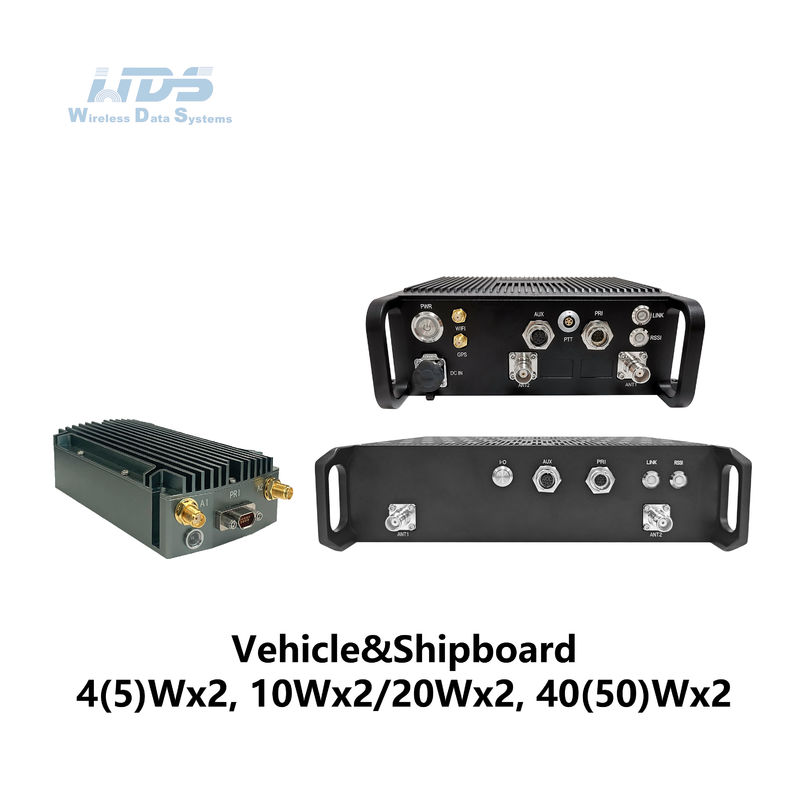

| Afmetingen/gewicht | 11.7x6.2x3.2cm/279g, 4(5)Wx2 Dual Antenna Vehicle&Shipboard

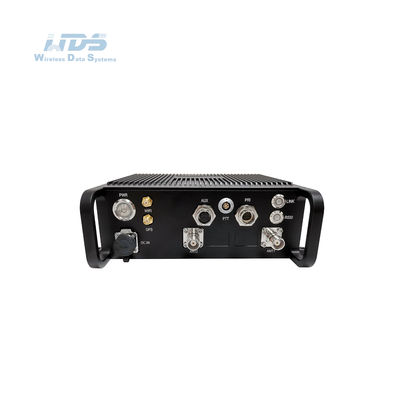

19.1x18.6x6.3cm/2.16kg, 10/20Wx2 Dual Antenna Vehicle&Shipboard

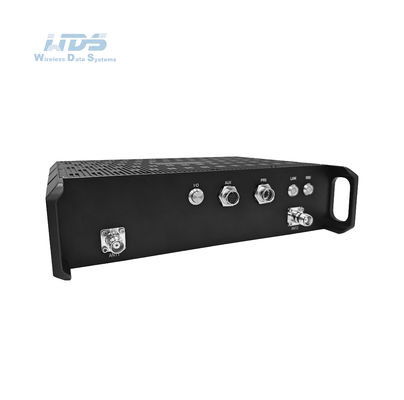

25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 Dual Antenna Vehicle&Shipboard |
| Installatie/kleur | 4 Montage gaten/Zwart, ijzergroen, legergroen optioneel |
| Basisinterface | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, DC Input |
Druk om te praten.
Hulpinterface | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerkverlenging optioneel | Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel | HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Lijnstatusindicator | Steady red - Het netwerk is niet aangesloten Rood knipperen - Start/niet aangesloten op het netwerk Steady green - Het netwerk is aangesloten
Blinkend groen - Voice PTT is uitgeschakeld |
| RSSI-linkindicator | Steady green - De linkkwaliteit is uitstekend Steady blue - De linkkwaliteit is goed Steady yellow - De linkkwaliteit is medium Steady violet - De linkkwaliteit is iets slechter Steady red - De linkkwaliteit is slecht of de link is down |
Beheerinterface/ Beheersinterface | Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP
|
