| SDR Platform, Golfvorm | 9363 of 9361+7Z020, Mobiel Netwerk MANET |
| MIMO Technologie | Ruimte-tijd codering, Ontvangst Diversiteit, TX / RX beamforming |
Frequentie
(70M-6GHz aanpasbaar) | UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/
L Band(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/
S Band(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/
C Band(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz) |
| Kanaal Bandbreedte | 250k/500k/1MHz (Dubbele Antenne) |
| Gevoeligheid | -117dBm@250KHz |
| Modulatie Modus | BPSK/QPSK/16QAM (Adaptief), OFDM (Dubbele Antenne) |
Lucht Data Snelheid | 50-250kbps@250kHz (Dubbele Antenne)
125-500kbps@500kHz (Dubbele Antenne)
250-1000kbps@1MHz (Dubbele Antenne) |
| Multi-toegang Modus | CSMA/TDMA |
| RF Kanaal | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Zendvermogen | 10/20Watt (Dubbele Antenne) |
Single Hop
Communicatie Afstand | 30-100 km (LOS), 1-30 km (Stedelijk Gebied) |
| Werk Modus | Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamische routing/Multi-hop relay, Ster/Lijn/Netwerk/Hybride |
Connectoren | Seriële poort (point-to-point bidirectioneel, point-to-multiple unidirectioneel)/ Netwerkpoort (unicast, multicast, broadcast)/Voice, Locatie (broadcast) |
| Single Hop Vertraging | Gemiddeld 7mS (1MHz BW) |
| Encryptie | DES, AES128/256, SNOW3G/ZUC optioneel, Chip/TF kaart encryptie op maat of externe encryptie machine |
| Anti-Jamming Modus | Handmatige spectrum scanning kanaal selectie, Full band verbeterde intelligente frequentie selectie (spectrum bewustzijn)/Full band adaptieve frequentie hopping FHSS/Roaming modus
optioneel |
| Lokale/Externe Beheer | Operationele frequentie, kanaal bandbreedte, netwerk ID, zend vermogen en andere parameter instellingen, spectrum scanning, realtime weergave en statistische records van netwerktopologie, link veld sterkte signaal-ruisverhouding, upload en download verkeer, knooppunt afstand, GPS/Beidou elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade. Externe stilte en wake-up optioneel |
| Overig | De opstarttijd is minder dan 28 seconden, en de netwerktoegang/update/omschakeltijd is minder dan 1 seconde.
Er is geen limiet op de gebruikerscapaciteit van een enkel systeem (256 knooppunten of meer) en het aantal hops in Mesh netwerken (Data 15+ hops, voice 10+ hops, video 8+ hops). Het totale transmissie snelheidsverlies voor meer dan drie hops is minder dan 70%.
Automatische carrier tracking, aangepast aan een Doppler frequentie afwijking van ±6kHz frequentie offset, ondersteunt mobiele communicatie bij snelheden boven 7200 kilometer per uur (6Mach, 2000 meter per seconde). |
Netwerk Grootte/
Multi-hop Mogelijkheid | Enkel Netwerk Meer Dan 256 Knooppunten/15 Hops |
| Bedrijfstemperatuur | -40℃ ~+80℃ |
| Beschermingsniveau | IP66, IP67/IP68 Aangepast |
Spanning/
Stroomverbruik | 18-32VDC/Werking 3-6A/Stand-by 0.7-0.9A@16.8V, 10Watts x2
18-32VDC/Werking 6-7A/Stand-by 0.7-0.9A@20V, 20Watts x2 |
| Stroomkeuze | Voeding via Twist-Lock Batterij of Hoofdkabel |
| Batterijen | 10-12/6-8 uur voor 427/213Wh (Rugzak Radio) polymeer lithium batterij |
| Afmetingen/Gewicht | 22.9x18.9x6.2cm/3.86kg, met 22.2V/213Wh batterij Dubbele Antenne Rugzak |
| Installatie/Kleur | 4 Montagegaten/Zwart, IJzergrijs, Legergroen Optioneel |

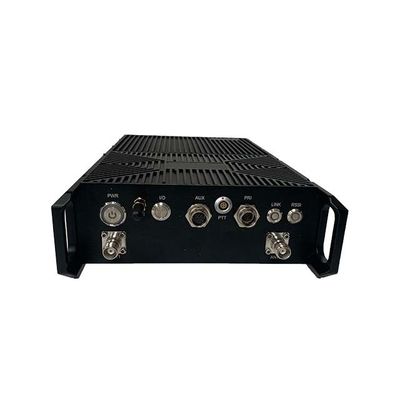

| Basis interface | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
Push to talk/
Hulp interface | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerk Uitbreiding Optioneel | Openbaar Netwerk Routing/4G LTE, WB-NB integratie, Glasvezel, Satelliet |
| Video Uitbreiding Optioneel | Lage Vertraging HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link Status Indicator | Constant rood - Het netwerk is niet verbonden Knipperend rood - Starten/niet verbonden met het netwerk Constant groen - Het netwerk is verbonden
Knipperend groen - Voice PTT is beneden |
| RSSI Link Indicator | Constant groen - De linkkwaliteit is uitstekend Constant blauw - De linkkwaliteit is goed Constant geel - De linkkwaliteit is gemiddeld Constant paars - De linkkwaliteit is iets slechter Constant rood - De linkkwaliteit is slecht of de link is beneden |
Beheer Interface/ Controle Interface | Web-gebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP
|
