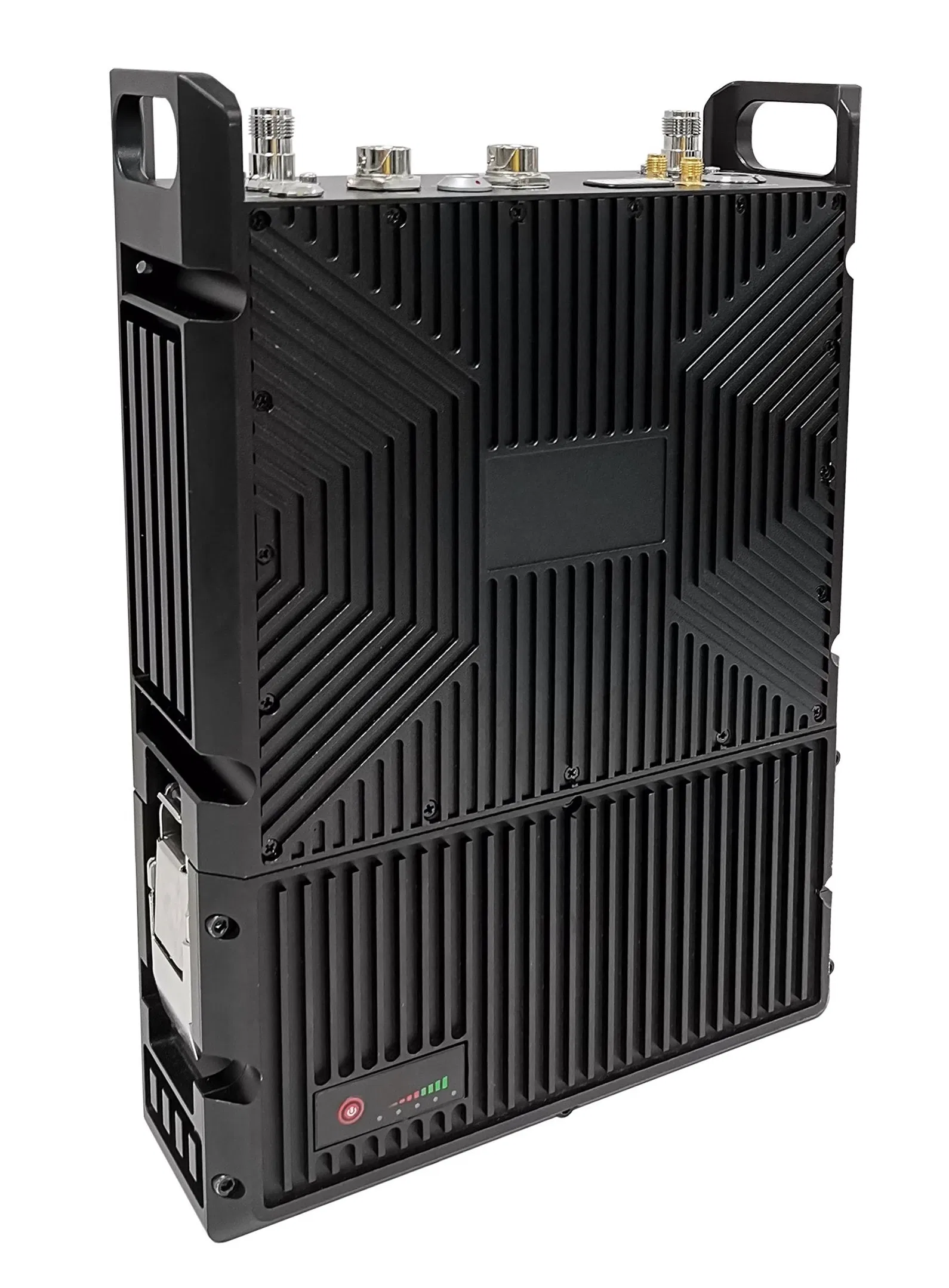

Mesh Radio - NBmesh Serie draadloze smalband MESH rugzakradio

De NBmesh-serie narrowband mesh radio/module is geschikt voor gedistribueerde netwerkscenario's waar de servicesnelheid niet hoog is, de transmissieafstand lang is en het transmissiebereik gebaseerd is op multi-hop relay. De topologie is een multi-hop netwerk, dat is samengesteld uit verschillende distributieknooppunten. De structuur is compact, licht, single board design, handig voor gebruikers om te integreren in verschillende soorten terminalapparatuur, om stabiele en betrouwbare langeafstandstransmissie van gegevens te bereiken.
Kenmerken:
1. Multi-hop relay, Efficiënt netwerken
2. Lage snelheid, Hoge gevoeligheid
3. UHF/L/S Band frequentie
4. 2/4/10/20 Watt RF-vermogen
5. Seriële poort / Netwerkpoort, Spraak/locatie
6. Intelligent frequentiehoppen
De NBMesh-serie narrowband mesh radio/module, ondersteunt point-to-point, point-to-multipoint en multi-point-to-multipoint dynamische routing, multi-hop relay draadloze gegevensoverdracht, gebruikt in UAV-clusters, gewapende vuurleidingscommando's, noodredding Noodcommunicatiecommando, scheepsvorming maritieme communicatie, bosbrandpreventie zelforganiserende netwerkcommunicatie.

Prestaties:
1. Lange transmissieafstand, Sterke anti-jamming capaciteit
2. Aanpassingsvermogen aan mobiele omgeving
3. De applicatielaag ondersteunt allerlei seriële poort/netwerkpoort applicatieterminals
4. Ondersteuning voor snelle implementatie, dynamische verandering van netwerktopologie, zelforganisatie zonder centraal netwerken en multi-hop forwarding
5. Ontvangstgevoeligheid tot -117dBm@250KHz BW
6. Adaptieve gegevensoverdrachtscapaciteit, die de modulatiemodus en coderingsmodus adaptief kan selecteren op basis van omgevingsveranderingen en adaptieve gegevensoverdracht kan uitvoeren
7. Flexibele en efficiënte netwerkmogelijkheden, ondersteuning voor dynamisch tijdslot TDMA-protocol, CSMA-protocol, gecentraliseerde meet- en controlescenario's met meer dan 6 hops en spraakdiensten
8. Geen IP-adres en driverconfiguratie nodig, naadloze compatibiliteit met TCP-, UDP-protocol op hoger niveau, kan spraak, bestanden en andere gegevens transparant interacteren

NBMesh Narrowband Mesh Radio Specificaties

SDR Platform, Golfvorm	9363+7Z020, Mobiel Netwerk MANET
MIMO-technologie	Ruimte-tijd codering, Ontvangst Diversiteit, TX / RX beamforming
Frequentie (70M-6GHz aanpasbaar)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ L Band(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ S Band(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ C Band(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Kanaalbandbreedte	250k/500k/1MHz (Dubbele Antenne), 400kHz (Enkele Antenne)
Gevoeligheid	-117dBm@250KHz
Modulatiemodus	BPSK/QPSK/16QAM (Adaptief), OFDM (Dubbele Antenne)/SCFDE (Enkele Antenne)
Luchtdatastroom (Enkele Antenne/ Dubbele Antenne)	50-250kbps@250kHz (Dubbele Antenne) 125-500kbps@500kHz (Dubbele Antenne) 250-1000kbps@1MHz (Dubbele Antenne)
Multi-toegangsmodus	CSMA/TDMA
RF-kanaal	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Zendvermogen	10Watt x2 20Watt x2
Enkele Hop Communicatieafstand	30-100 km (LOS), 1-30 km (stedelijk gebied)
Werkmodus	Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamische routing/Multi-hop relay, Ster/Lijn/Netwerk/Hybride
Connectoren	Seriële poort (point-to-point bidirectioneel, point-to-multiple unidirectioneel)/ Netwerkpoort (unicast, multicast, broadcast)/Spraak, Locatie (broadcast)
Enkele Hop Vertraging	Gemiddeld 7mS (1MHz BW)
Encryptie	DES, AES128/256, SNOW3G/ZUC optioneel, Chip/TF-kaart encryptie op maat of externe encryptiemachine
Anti-jamming modus	Handmatige spectrumscanning kanaalselectie, Full band verbeterde intelligente frequentie selectie (spectrum bewustzijn)/Full band adaptieve frequentie hopping FHSS/Roaming modus optioneel
Lokaal/ Beheer op afstand	Bedrijfsfrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische records van netwerktopologie, linkveldsterkte signaal-ruisverhouding, upload- en downloadverkeer, knooppunt afstand, GPS/Beidou elektronische kaart, temperatuur/spanning/jamming Monitoring, software-upgrade. Optionele stille modus en wake-up op afstand
Overig	De opstarttijd is minder dan 28 seconden en de netwerktoegang/update/omschakeltijd is minder dan 1 seconde. Er is geen limiet op de gebruikerscapaciteit van een enkel systeem (256 knooppunten of meer) en het aantal hops in Mesh-netwerken (Gegevens 15+ hops, spraak 10+ hops, video 8+ hops). Het totale transmissiesnelheidsverlies voor meer dan drie hops is minder dan 70%. Automatische dragertracking, aangepast aan een Doppler-frequentieafwijking van ±6kHz frequentieoffset, ondersteunt mobiele communicatie bij snelheden boven 7200 kilometer per uur (6 Mach, 2000 meter per seconde).
Netwerkgrootte/ Multi-hop Capaciteit	Enkel Netwerk Meer Dan 256 Knooppunten/15 Hops
Bedrijfstemperatuur	-40ºC ~+80ºC
Beschermingsniveau	IP66, IP67/IP68 Aangepast
Spanning/Stroomverbruik	18-32VDC/Werking 3-6A/Stand-by 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/Werking 6-7A/Stand-by 0.7-0.9A@20V, 20Watt x2
Stroomselectie	Voeding via Twist-Lock Batterij of Hoofdkabel
Batterijen	10-12/6-8 uur voor 427/213Wh (Rugzakradio) polymeer lithium batterij
Afmetingen/Gewicht	22.9x18.9x6.2cm/3.86kg, met 22.2V/213Wh batterij Dubbele Antenne Rugzak
Installatie/Kleur	4 Montagegaten/Zwart, IJzergrijs, Legergroen Optioneel
Basisinterface	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input
Push to talk/ Hulpinterface	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Netwerkuitbreiding Optioneel	Openbaar Netwerk Routing/4G LTE, WB-NB integratie, Glasvezel, Satelliet
Link Status Indicator	Constant rood - Het netwerk is niet verbonden Knipperend rood - Starten/niet verbonden met het netwerk Constant groen - Het netwerk is verbonden Knipperend groen - Spraak PTT is uitgeschakeld
RSSI Link Indicator	Constant groen - De linkkwaliteit is uitstekend Constant blauw - De linkkwaliteit is goed Constant geel - De linkkwaliteit is gemiddeld Constant paars - De linkkwaliteit is iets slechter Constant rood - De linkkwaliteit is slecht of de link is uitgeschakeld
Beheerinterface/ Besturingsinterface	Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP



             Ster Netwerktopologie I                         Ster Netwerktopologie II                          Ster Netwerktopologie III
