Productdetails:
|
| Type: | Handheld | Security: | AES Encryption |
|---|---|---|---|
| Network Topology: | MESH | Interference Resistance: | Strong |
| Data Rate: | Up to 1Gbps | Frequency Band: | 2.4GHz/5GHz |
| Number Of Nodes: | Up to 1000 | Backhaul Connection: | Wireless/Wired |
| Indoor Use: | Yes | Power Supply: | PoE (Power over Ethernet) |
| Coverage Area: | Up to 500 meters | Scalability: | Highly scalable |
| Outdoor Use: | Yes | Operating Temperature: | -40°C to 70°C |
| Management: | Cloud-based | ||
| Markeren: | Smartmesh ofdm videotransmitter,Radio-ofdm-videozender,Voertuig SmartMesh Voertuigradio |
||
Hoofdkenmerken van SmartMesh Wireless Broadband MESH:
RF-prestaties:
Netwerkprestaties:
andere:

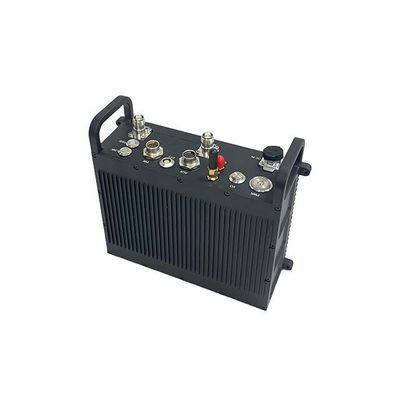

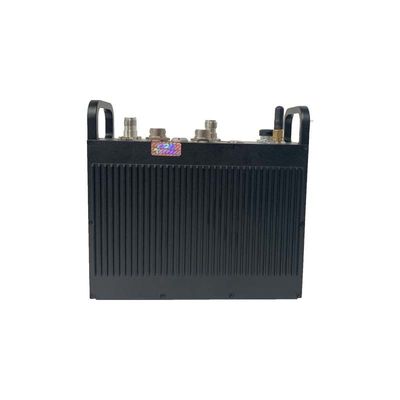

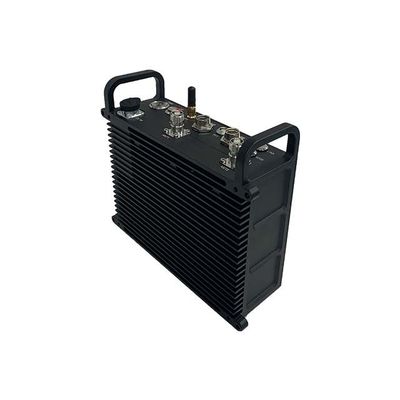

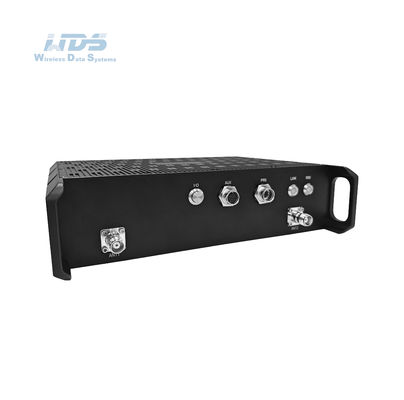

Specificatie van de voertuigradio
| Algemeen | |
| SDR-platform, golfvorm | 9363 of 9361+7Z020, mobiele netwerk MANET |
| MIMO-technologie | Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming |
| Ontvang gevoeligheid | -103 dBm@5MHz BW |
| Kanaalbandbreedte | 1.25/2.5/5/10/20MHz-instelling; Ondersteunt transmissie en ontvangst met verschillende kanaalbandbreedten, waardoor gemengde breedband- en smalleband wordt bereikt |
| Gegevenspercentage | 1-70Mbps ((20MHz BW) Adaptief, QoS |
| Modulatiemodus | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting optioneel) |
|

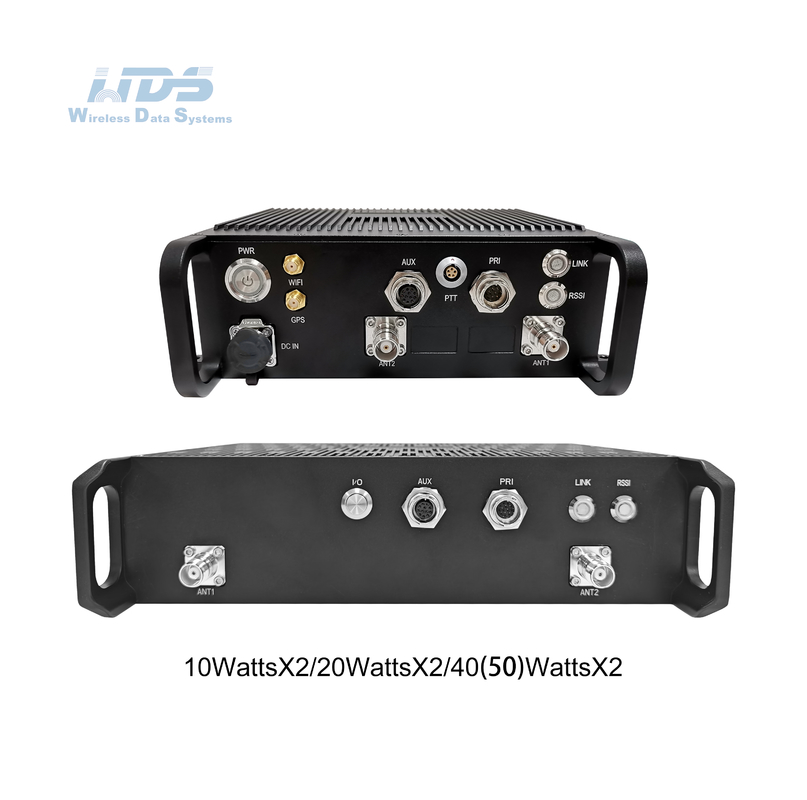

RF-uitgangsvermogen (TPC-ondersteuning, transmissievermogenregeling, 1 dBm verstelbaar) |
10 watt x2 20 watt x2 |
|
Single Hop Communicatieafstand |
100-300 KM (LOS), 1-30 KM (stedelijk gebied) |
| Modus | Distribueerde centrumloze Point-to-point/Point-to-multipoint/Multipoint-to-multipoint,Layer 2 of 3 van Dynamic routing,Multi-hop relais, Star/Line/Network/Hybrid |
| Single hop vertraging | Gemiddeld 10 mS (20MHz BW) |
| Versleuteling | DES, AES128/256, SM4, SNOW3G/ZUC optionele, Chip/TF kaart encryptie op maat of externe encryptie machine |
| Anti-jammermodus | Handmatige selectie van kanalen voor het scannen van het spectrum/Fullband verbeterde intelligente frequentie-selectie ((spectrum awareness) /Fullband adaptive frequency hopping FHSS/Roaming-modus, multi-level anti-interferentie |
|
Plaatselijk/ Afstandsbeheer |
Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens van de nettopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand van knooppunten, GPS/BD/GLONASS positionering elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade. |
| Andere |
De starttijd is minder dan 28 seconden en de toegang/update/overschakelingstijd is minder dan 1 seconde. Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 of meer knooppunten) en het aantal hops in Mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops).Het totale bandbreedteverlies voor drie hoppen en meer is minder dan 70%. Automatische drager-tracking, aangepast aan een Doppler-frequentiedeviatie van ±6 kHz, ondersteunt mobiele communicatie bij snelheden van meer dan 7200 km/u (6 Mach,2000 meter per seconde) |
| Banden(300M-6GHz/Upper C-X-Ku aanpasbaar. Dezelfde frequentie of andere frequentie van TDD, 2T2R op één band) | |
| BAND | Frequentiebereik |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| L-band (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| S-band (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| C-band (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Opmerking: RF-vermogen, afmetingen, gewicht verschilt) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Milieu | |
| Operatietemperatuur | -40 °C ~ +80 °C |
| Beschermingsniveau | IP66, IP67/IP68 aangepast |
| Mechanische apparatuur | |
| Grootte/gewicht | 19.1x16.1x6.5cm/1.58kg |
| Installatie/kleur | 4 Montage gaten/Zwart, ijzergroen, legergroen optioneel |
| Kracht | |
| Voedingsspanning | 18-32VDC ((10 watt × 2 / 20 watt × 2) |
| Energieverbruik | Operatie 3-6A/Standby 0,7-0,9A@16.8V (10W × 2) Operatie 6-7A/standby 0,7-0,9A@20V (20Watt×2) |
| Selectie van het vermogen | Stroomvoorziening door twist-lockbatterij of hoofdkabel |
| andere elektrische apparaten | 10/6 uur voor 114/77,7Wh |
| Interface | |

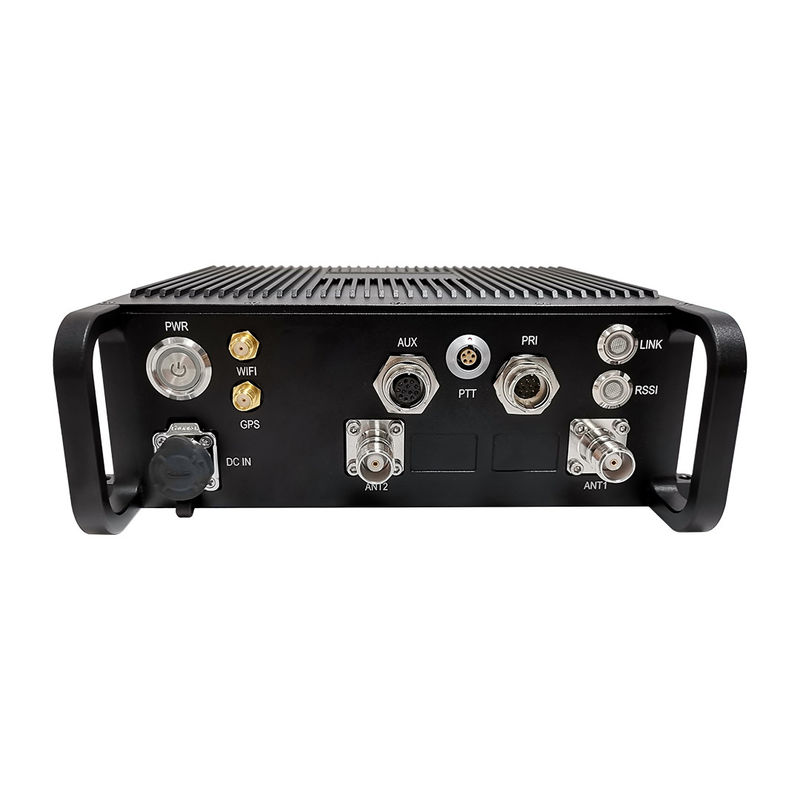

| Basisinterface | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, DC Input |
|
Druk om te praten. Hulpinterface |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerkverlenging optioneel | Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel | HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Lijnstatusindicator |
Steady red - Het netwerk is niet aangesloten Rood knipperen - Start/niet aangesloten op het netwerk Steady green - Het netwerk is aangesloten Blinkend groen - Voice PTT is uitgeschakeld |
| RSSI-linkindicator |
Steady green - De linkkwaliteit is uitstekend Steady blue - De linkkwaliteit is goed Steady yellow - De linkkwaliteit is medium Steady violet - De linkkwaliteit is iets slechter Steady red - De linkkwaliteit is slecht of de link is down |
|
Beheerinterface/ Beheersinterface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
