| Algemeen |
| SDR-platform, golfvorm |
9363 of 9361+7Z020, mobiele netwerk MANET |
| MIMO-technologie |
Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming |
| Ontvang gevoeligheid |
-103 dBm@5MHz BW |
| Kanaalbandbreedte |
1.25/2.5/5/10/20MHz-instelling; Ondersteunt transmissie en ontvangst met verschillende kanaalbandbreedten, waardoor gemengde breedband- en smalleband wordt bereikt |
| Gegevenspercentage |
1-70Mbps ((20MHz BW) Adaptief, QoS |
| Modulatiemodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting optioneel) |
|
RF-uitgangsvermogen
(TPC-ondersteuning, transmissievermogenregeling, 1 dBm verstelbaar)
|
0.25Watt x2; 0.5 ((1)Watt x2; 1Watt x2; 2Watt x2; 4 ((5)Watt x2; 10Watt x2; 20Watt x2
|
|
Single Hop
Communicatieafstand
|
3-15KM, 0,25Watt x2; 10-30KM, 0,5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2 |
| Modus |
Distribueerde centrumloze Point-to-point/Point-to-multipoint/Multipoint-to-multipoint,laag 2 of 3 van dynamische routing, Multi-hop relais, Star/Line/Network/Hybrid |
| Single hop vertraging |
Gemiddeld 10 mS (20MHz BW) |
| Versleuteling |
DES, AES128/256, SM4, SNOW3G/ZUC optionele, Chip/TF kaart encryptie op maat of externe encryptie machine |
| Anti-jammermodus |
Handmatige selectie van kanalen voor het scannen van het spectrum/Fullband verbeterde intelligente frequentie-selectie ((spectrum awareness) /Fullband adaptive frequency hopping FHSS/Roaming-modus, multi-level anti-interferentie |
|
Plaatselijk/
Afstandsbeheer
|
Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens van de nettopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand van knooppunten, GPS/BD/GLONASS positionering elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade. |
| Andere |
De starttijd is minder dan 28 seconden en de toegang/update/overschakelingstijd is minder dan 1 seconde.
Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 of meer knooppunten) en het aantal hops in Mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops).Het totale bandbreedteverlies voor drie hoppen en meer is minder dan 70%. Automatische drager-tracking, aangepast aan een Doppler-frequentiedeviatie van ±6 kHz, ondersteunt mobiele communicatie bij snelheden van meer dan 7200 km/u (6 Mach,2000 meter per seconde)
|
| Banden(300M-6GHz/Upper C-X-Ku aanpasbaar. Dezelfde frequentie of andere frequentie van TDD, 2T2R op één band) |
| BAND |
Frequentiebereik |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S-band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-band (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Opmerking: RF-vermogen, afmetingen, gewicht verschilt) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Milieu |
| Operatietemperatuur |
-40 °C ~ +80 °C |
| Beschermingsniveau |
IP66, IP67/IP68 aangepast |
| Mechanische apparatuur |
| Grootte/gewicht |

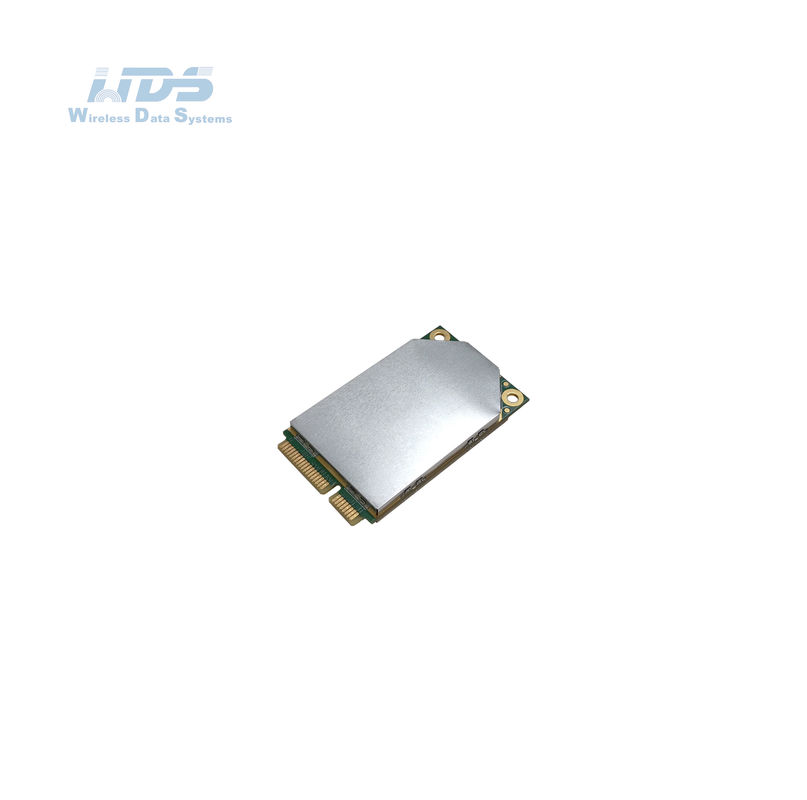

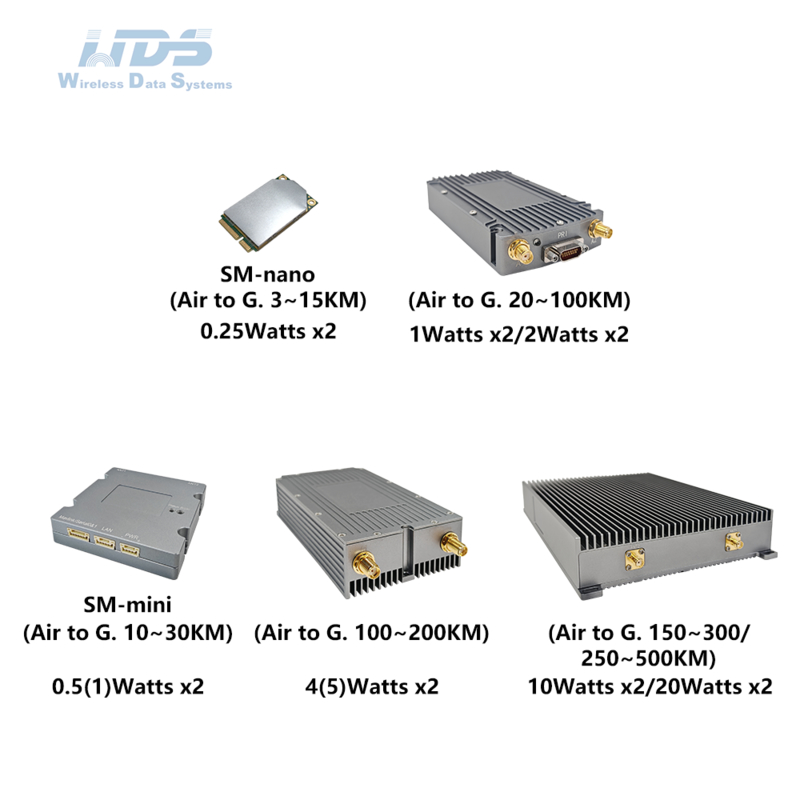

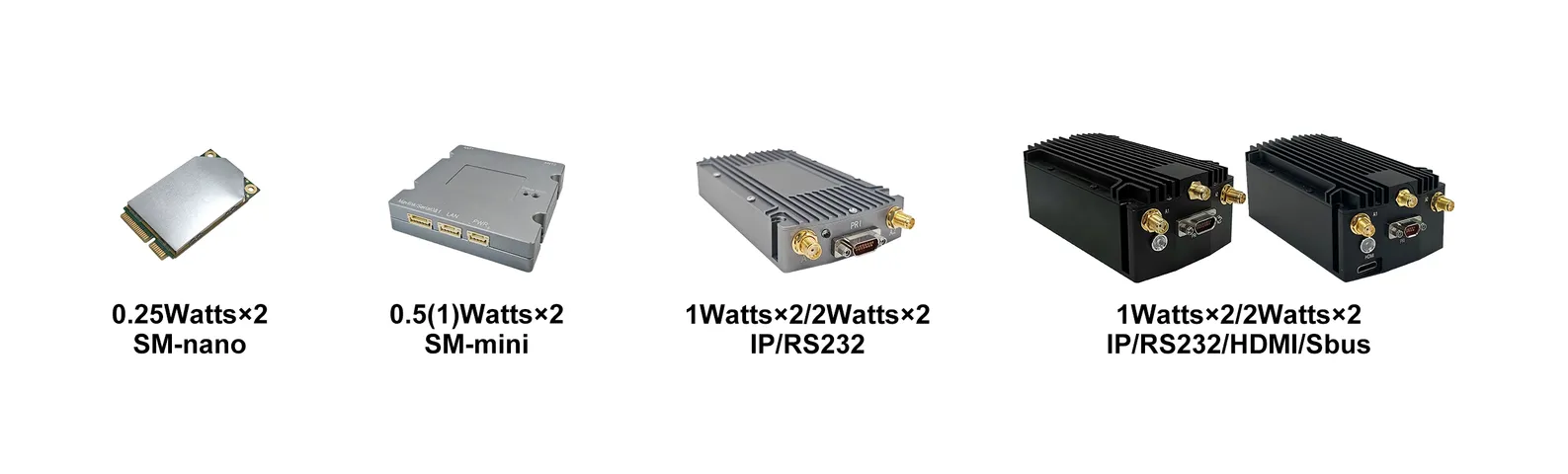

5.1x3.0x0.7cm/14g, 0.25Watt x2 Airborne Radio, SM-nano

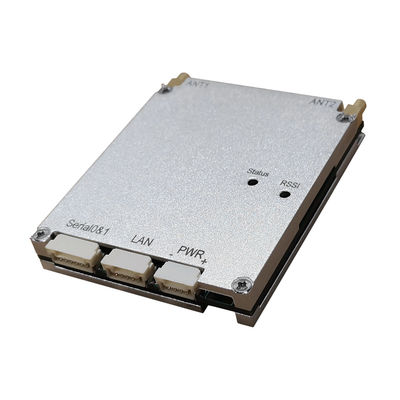

6.0x4.8x1.1cm/46g, 0.5(1)Watt x2 Airborne Radio, SM-mini

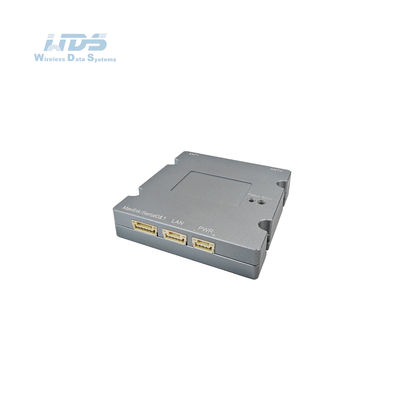

6.0x5.8x1.3cm/60g, 0.5 ((1) Watts x2 Airborne Radio, SM-mini

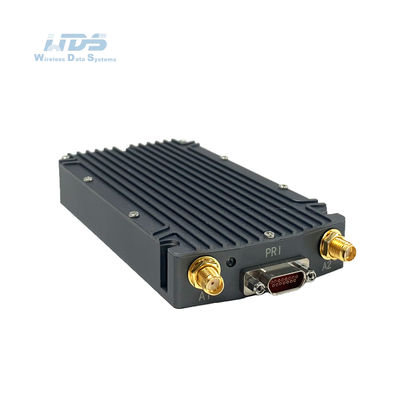

11.7x6.2x2.0cm/160g, 1(2)Watt x2 Airborne Radio-Iron Grijs
13.8x6.2x2.7cm/225, 4 ((5) Watts x2 Airborne Radio-Iron Grijs

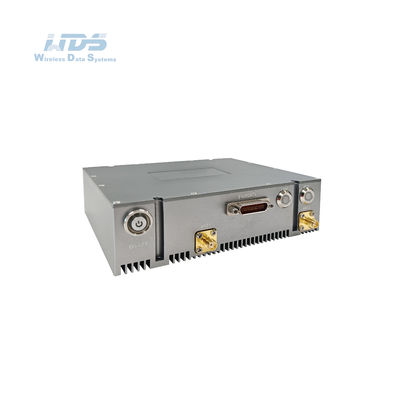

12.8x13.4x3.8cm/598g, 10Watt x2/20Watt x2 Airborne Radio-Iron Grijs

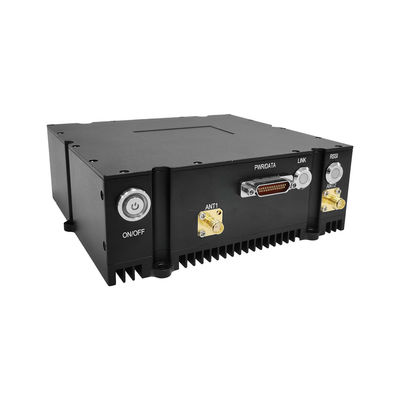

14.2x14.0x5.0cm/962g, 10Watt x2/20Watt x2 Airborne Radio-Black
|
| Installatie/kleur |
4 Montage gaten/Zwart, ijzergroen, legergroen optioneel |
| Kracht |
| Voedingsspanning |
3.5-5VDC, 0.25Watt x2, SM-nano
9-32VDC, 0,5 watt x2, SM-mini
9-39VDC, 1 watt x2
12-36VDC, 2 watt x2/4 ((5) watt x2
18-32VDC,10Watt x2/20Watt x2
|
| Energieverbruik |
Operatie 1-2A/Standby 0,5-1A@3,5-5V, 0,25Watt x2, SM-nano
Operatie 0.3-0.5A/standby 0.2-0.3A@12V, 0.5Watt×2, SM-mini
Operatie 1-2A/Standby 0,5-0,7A@12V, 1 watt × 2 watt × 2
Operatie 2-4A/standby 0,5-0,7A@12V, 4 ((5) Watt × 2
Operatie 3-6A/Standby 0,7-0,9A@16.8V, 10 Watt × 2
Operatie 6-10A/stand-by 0,7-0,9A@20V, 20W × 2
|
| Selectie van het vermogen |
Stroomvoorziening door twist-lockbatterij of hoofdkabel |
| andere elektrische apparaten |
10/6 uur voor 114/77,7Wh |
| Interface |
| Basisinterface |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, DC Input |
|
Druk om te praten.
Hulpinterface
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerkverlenging optioneel |
Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel |
HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Lijnstatusindicator |
Steady red - Het netwerk is niet aangesloten
Rood knipperen - Start/niet aangesloten op het netwerk
Steady green - Het netwerk is aangesloten
Blinkend groen - Voice PTT is uitgeschakeld
|
| RSSI-linkindicator |
Steady green - De linkkwaliteit is uitstekend
Steady blue - De linkkwaliteit is goed
Steady yellow - De linkkwaliteit is medium
Steady violet - De linkkwaliteit is iets slechter
Steady red - De linkkwaliteit is slecht of de link is down
|
|
Beheerinterface/
Beheersinterface
|
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
