| Algemeen |
| SDR-platform, golfvorm |
9363 of 9361+7Z020, mobiele netwerk MANET |
| MIMO-technologie |
Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming |
| Ontvang gevoeligheid |
-103dBm@5MHz BW, -117dBm@250KHz |
| Kanaalbandbreedte |
1.25/2.5/5/10/20MHz breedband, 250k/500k/1MHz smalbandinstelling |
| Gegevenspercentage |
1-70Mbps ((20MHz BW) Breedband, 50-1000kbps smalband Adaptief, QoS |
| Modulatiemodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Fixed setting optioneel) |
RF-uitgangsvermogen
(TPC-ondersteuning, transmissievermogenregeling) |
10 watt × 2 / 20 watt × 2
40 watt × 2 / 50 watt × 2
150 watt × 2 / 250 watt × 2 (aanpassing) |
| Mogelijkheid tot communicatie |
gedecentraliseerde P2P-, P2MP- en MP2MP-communicatie met cross-connection, ondersteunt kleinschalige (binnen 8 knooppunten) MESH-netwerken met dynamische routing en multi-hop relais |
| Single hop vertraging |
Gemiddeld 6 ms (eenrichtingsverkeer, 20 MHz BW) |
| Versleuteling |
DES, AES128/256 (SM4/SNOW3G/ZUC optioneel, chip/TF-kaartversleuteling op maat of externe versleuteling) |
| Anti-jammermodus |
Handmatige selectie van het spectrumscanningkanaal, volledige band verbeterde intelligente frequentieselectie ((spectrum awareness) / volledige band adaptieve frequentiehopping/roamingmodus optioneel |
|
Plaatselijk/
Verwijderd beheer
|
Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens over de nettopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand van knooppunten, BD/GPS (GNSS) positionering elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade (afstandsstilte en wakker maken optioneel) |
| Andere |
De starttijd is minder dan 28 seconden en de toegang/update/switchtijd is minder dan 1 seconde.
de grootte van het netwerk is kleiner dan 8 knooppunten en het totale bandbreedteverlies over drie hoppen minder dan 70%;
Automatische drager-tracking, die zich aanpast aan een Doppler-frequentieverschuiving van ± 6 kHz, en die mobiele communicatie ondersteunt bij snelheden van meer dan 7200 km/u (Mach 6,2000 meter per seconde) |
| Banden(300M-6GHz aanpasbaar. Dezelfde frequentie of andere frequentie van 2T2R op één band, of 1T2R op twee-band selecteerbaar/intelligente verandering) |
| BAND |
Frequentiebereik |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L-band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S-band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C-band |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Opmerking: RF-vermogen, afmetingen, gewicht verschilt) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Milieu |
| Operatietemperatuur |
-40 °C ~ +80 °C |
| Beschermingsniveau |
IP66, IP67/IP68 aangepast |
| Mechanische apparatuur |
| Grootte/gewicht |

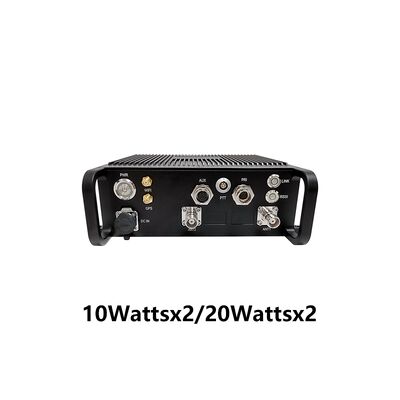

19.1x18.6x6.3cm/2.16kg, 10Watt ×2/20Watt ×2

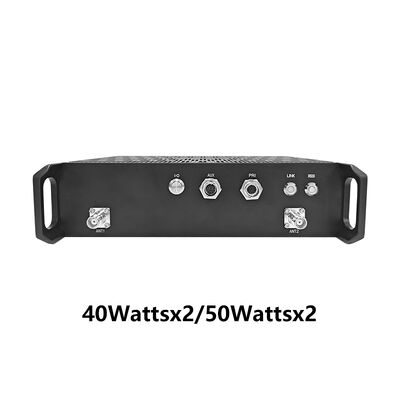

25.8x21.3x6.5cm/3.95kg, 50Watt ×2

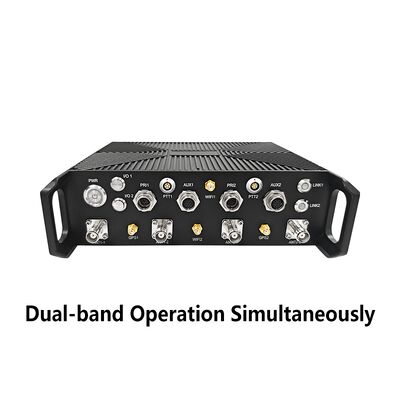

19.0x23.0x6.5cm/3.0kg, Dual-band werking tegelijkertijd

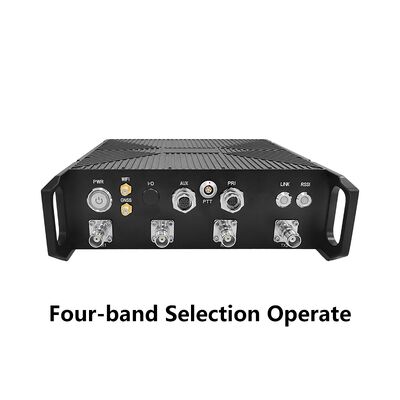

22.1x21.1x6.3cm/2.16kg, Vierband Selectie Operate

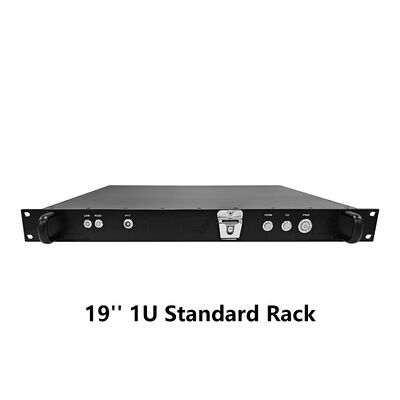

48.2x42.0x4.5cm/3.9kg, 19' 1U Standard Rack Radio

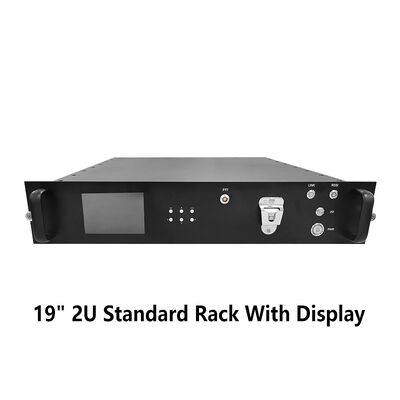

48.2x42.0x8.8cm/5.9kg, 19' 2U Display Screen Standard Rack Radio
|
| Kleur |
Zwart, ijzergray (militair groen) |
| Installatie |
4 Bevestigingsgaten, oren |
| Kracht |
| Voedingsspanning |
18-32 V gelijkstroom, 10 watt × 2 / 20 watt × 2
28-32V gelijkstroom, 40 watt × 2 / 50 watt × 2
|
| Energieverbruik |
Operatie 3-6A/Standby 0,7-0,9A@24V, 10W × 2
Operatie 6-7A/Standby 0,7-0,9A@24V, 20W × 2
Operatie 22A/standby 0,4-1.6A@28-32V, 40Watt × 2
Operatie 30A/standby 0,5-1.7A@28-32V, 50 watt × 2
|
| Selectie van het vermogen |
Stroomvoorziening via hoofdkabel |
| Interface |
| Basisinterface |
2xTNC/2xN RF RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-invoer. TTL (UART), SBUS en Bluetooth 1.2-230.4Kbps, Wi-Fi-toegangspunt en BD/GPS (GNSS) zijn beschikbaar.Ondersteunt transparante transmissie via Ethernet en seriële poorten, en alle communicatieprotocollen, inclusief MAVLink. |
Druk om te praten/Auxiliary
Interface |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Netwerkverlenging optioneel |
Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel |
HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Lijnstatusindicator |
Steady red - Het netwerk is niet aangesloten
Rood knipperen - Start/niet aangesloten op het netwerk
Steady green - Het netwerk is aangesloten
Blazend groen - Push-To-Talk is ingedrukt |
| RSSI-linkindicator |
Steady green - De linkkwaliteit is uitstekend
Steady blue - De linkkwaliteit is goed
Steady yellow - De linkkwaliteit is medium
Steady violet - De linkkwaliteit is iets slechter
Steady red - Slechte linkkwaliteit
Af. De verbinding is onderbroken. |
Beheerinterface/
Beheersinterface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
