| SDR-platform, golfvorm |
9363 of 9361+7Z020, mobiele netwerk MANET |
| MIMO-technologie |
Ruimte-tijd codering, ontvang diversiteit, TX / RX beamforming |
Frequentie
(70M-6GHz aanpasbaar) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C-band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
|
| Kanaalbandbreedte |
250k/500k/1MHz ((Dual Antenne) |
| Gevoeligheid |
-117dBm@250KHz |
| Modulatiemodus |
BPSK/QPSK/16QAM (adaptief), OFDM ((Dual Antenna) |
| Airborne data rate |
50-250kbps@250kHz ((Dual Antenna)
125-500kbps@500kHz ((Dual Antenna)
250-1000kbps@1MHz ((Dual Antenna) |
| Multi-toegangsmodus |
CSMA/TDMA |
| RF-kanaal |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Verzendkracht |
0.25/0.5/1/2/4 ((5) Watts ((Dual Antenne) |
Single Hop
Communicatieafstand |
30-100 km (LOS), 1-30 km (stedelijk gebied) |
| Werkstand |
Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamic routing/Multi-hop relais, Star/Line/Network/Hybrid |
| Verbindingen |
Seriële poort (punt-tot-punt tweerichtings, punt-tot-meerdere eenrichtings) / netwerkpoort (unicast, multicast, uitzending) / stem, locatie (uitzending) |
| Single hop vertraging |
Gemiddeld 7 mS (1MHz BW) |
| Versleuteling |
DES, AES128/256, SNOW3G/ZUC optionele, Chip/TF kaart encryptie op maat of externe encryptie machine |
| Anti-jammermodus |
Handmatige selectie van kanalen voor het scannen van het spectrum, volledige band verbeterde intelligente selectie van frequenties ((spectrum awareness) / volledige band adaptieve frequentiehopping FHSS/Roaming-modus
niet-verplichte |
| Plaatselijk/afgelegen beheer |
Operatiefrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens van de netwerktopologie,verbindingsveldsterkte signaal/geluidsverhouding, uploaden en downloaden van verkeer, afstand tussen knooppunten, GPS/Beidou elektronische kaart, temperatuur/spanning/jamming Monitoring, software upgrade. |
| Andere |
De starttijd is minder dan 28 seconden en de tijd voor netwerktoegang/update/switchover is minder dan 1 seconde.
Er is geen beperking op de gebruikerscapaciteit van een enkel systeem (256 knopen of meer) en het aantal hops in Mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops).Het totale verlies aan overdrachtspercentage voor meer dan drie hops is minder dan 70%.
Automatische drager-tracking, aangepast aan een Doppler-frequentiedeviatie van ±6 kHz, ondersteunt mobiele communicatie bij snelheden hoger dan 7200 kilometer per uur (6 Mach, 2000 meter per seconde).
|
|
Grootte van het netwerk/
Multi-hop-capaciteit
|
Eén netwerk Meer dan 256 knooppunten/15 hoppen |
| Operatietemperatuur |
-40 °C ~ +80 °C |
| Beschermingsniveau |
IP66, IP67/IP68 aangepast |
| andere elektrische apparaten |
8-10/6-8 uur voor 114/77,7Wh (handheld radio) |
Spanning/
Energieverbruik |
3.5-5VDC/operatie 1-2A/standby 0.5-1A@3.5-5V, 0.25Watt x2, NB-nano
9-32VDC/operatie 0,3-0,5A/stand-by 0,2-0,3A@12V, 0,5 watt x2, NB-mini
9-39VDC/operatie 0,5-1A/stand-by 0,4-0,6A@12V, 1 watt x2
12-36VDC/operatie 1-2A/stand-by 0,5-0,7A@12V, 2/4(5) Watt x2
18-32VDC/operatie 3-6A/stand-by 0,7-0,9A@16.8V, 10Watt x2
18-32VDC/operatie 6-7A/standby 0,7-0,9A@20V, 20/40(50) Watt x2
|
| Selectie van het vermogen |
Stroomvoorziening door twist-lockbatterij of hoofdkabel |

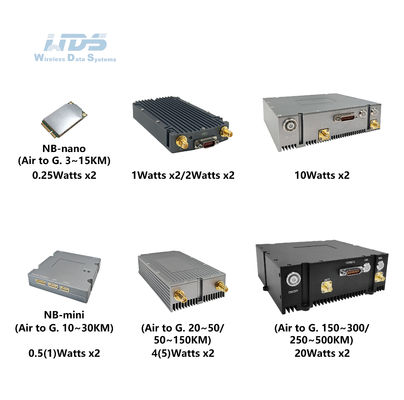

| Afmetingen/gewicht |

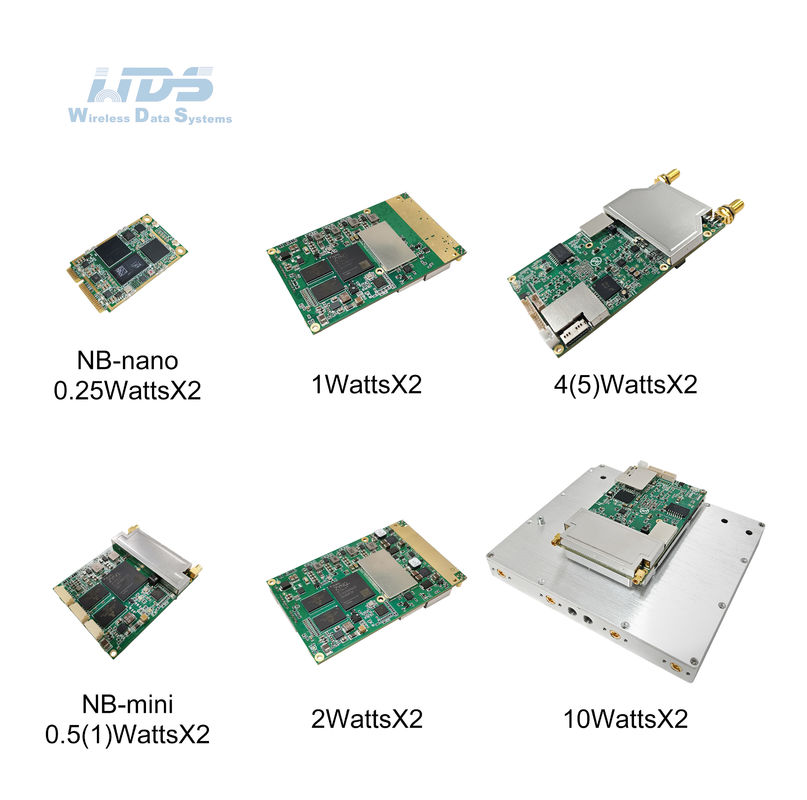

5.1x3.0x0.6cm/11g, 0.25Watt x2 module, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 module, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 module
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 module
11.5x5.4x1.3cm/56g, 5Watt x2 module
12.7x11.0x3.4cm/524g, 10(20) Watt x2 module
5.1x3.0x0.7cm/14g, 0.25Wx2 Dual Antenna Airborne, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Dual Antenna Airborne-Iron Grijs
13.8x6.2x2.7cm/225, 4(5)Wx2 Dual Antenna Airborne-Iron Grijs
12.8x13.4x3.8cm/598g, 10/20Watt x2 Dual Antenna Airborne-Iron Grijs
14.2x14.0x5.0cm/962g, 10/20Watt x2 Dual Antenne Airborne-Zwart

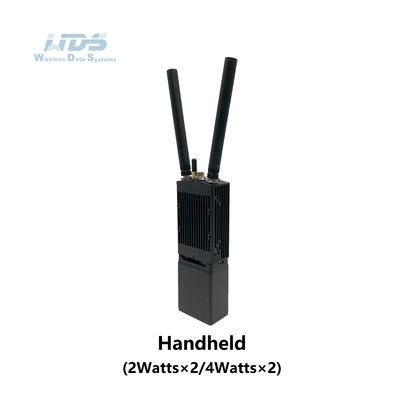

19.0x6.8x3.8cm/769g, met 11.1V/77.7Wh batterij Dual Antenna Handheld |
| Installatie/kleur |
4 Montage gaten/Zwart, ijzergroen, legergroen optioneel |
| Basisinterface |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, DC Input |
|
Druk om te praten.
Hulpinterface
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerkverlenging optioneel |
Openbare netwerkrouting/4G LTE, integratie WB-NB, glasvezel, satelliet |
| Video-uitbreiding optioneel |
HDMI/SDI/CVBS met lage vertraging, 4K/2K/1080P/720P/D1 |
| Lijnstatusindicator |
Steady red - Het netwerk is niet aangesloten
Rood knipperen - Start/niet aangesloten op het netwerk
Steady green - Het netwerk is aangesloten
Blinkend groen - Voice PTT is uitgeschakeld
|
| RSSI-linkindicator |
Steady green - De linkkwaliteit is uitstekend
Steady blue - De linkkwaliteit is goed
Steady yellow - De linkkwaliteit is medium
Steady violet - De linkkwaliteit is iets slechter
Steady red - De linkkwaliteit is slecht of de link is down
|
|
Beheerinterface/
Beheersinterface
|
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP
|
