| Algemeen |
| SDR Platform, Golfvorm |
9363 of 9361+7Z020, Mobiel Netwerk MANET |
| MIMO Technologie |
Ruimte-tijd codering, Ontvangst Diversiteit, TX / RX beamforming |
| Ontvangstgevoeligheid |
-103dBm@5MHz BW, -117dBm@250KHz |
| Kanaal Bandbreedte |
1.25/2.5/5/10/20MHz Breedband, 250k/500k/1MHz Smalband Instelling |
| Datasnelheid |
1-70Mbps (20MHz BW) Breedband, 50-1000kbps smalband Adaptief, QoS |
| Modulatiemodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptief (Vaste instelling optioneel) |
RF Uitgangsvermogen
(Ondersteuning TPC, zendvermogenregeling) |
Handheld: 2Watt x2; 4Watt x2; 5Watt x2
Rugzak: 10Watt x2; 20Watt x2 |
| Communicatiemodus |
Gedecentraliseerde P2P, P2MP en MP2MP communicatie met cross-connectie, ondersteuning van kleinschalige (binnen 8 nodes) MESH-netwerken met dynamische routing en multi-hop relay |
| Enkele Hop Vertraging |
Gemiddeld 6ms (Unidirectioneel, 20MHz BW) |
| Encryptie |
DES, AES128/256 (SM4/SNOW3G/ZUC optioneel, Chip/TF kaart encryptie op maat of externe encryptiemachine) |
| Anti-Jamming Modus |
Handmatige spectrum scanning kanaalselectie, Full band verbeterde intelligente frequentieselectie (spectrum awareness)/Full band adaptieve frequentiehopping/Roaming modus optioneel |
|
Lokaal/
Extern Beheer
|
Bedrijfsfrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrum scanning, real-time weergave en statistische records van netwerktopologie, link veldsterkte signaal-ruisverhouding, upload- en downloadverkeer, node-afstand, BD/GPS(GNSS) positionering elektronische kaart, temperatuur/spanning/jamming Monitoring, software-upgrade (remote silence en wake-up optioneel) |
| Overig |
De opstarttijd is minder dan 28 seconden en de netwerktoegang/update/schakeltijd is minder dan 1 seconde;
De netwerkgrootte is minder dan 8 nodes en het totale bandbreedteverlies over drie hops is minder dan 70%;
Automatische dragertracking, aanpassing aan Doppler frequentieverschuiving van ±6kHz frequentieafwijking, ondersteuning van mobiele communicatie bij snelheden boven 7200 kilometer per uur (Mach 6, 2000 meter per seconde) |
| Banden(300M-6GHz aanpasbaar. Dezelfde frequentie of verschillende frequentie van 2T2R op enkele band, of 1T2R op dual-band selecteerbaar/slimme verandering) |
| BAND |
Frequentiebereik |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L Band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S Band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C Band |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Opmerking: RF-vermogen, Afmetingen, Gewicht is verschillend) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Omgeving |
| Bedrijfstemperatuur |
-40ºC ~+80ºC |
| Beschermingsniveau |
IP66, IP67/IP68 Aangepast |
| Mechanisch |
| Afmetingen/Gewicht |

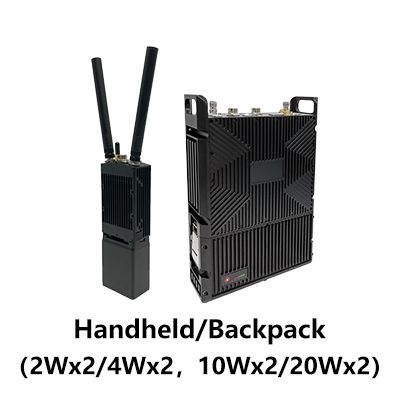

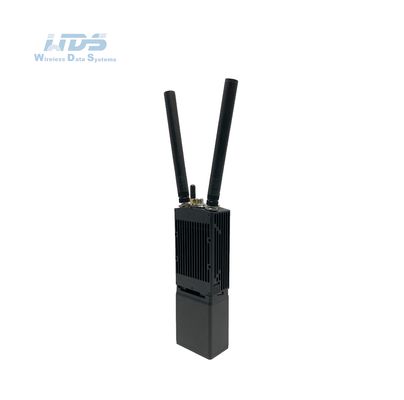

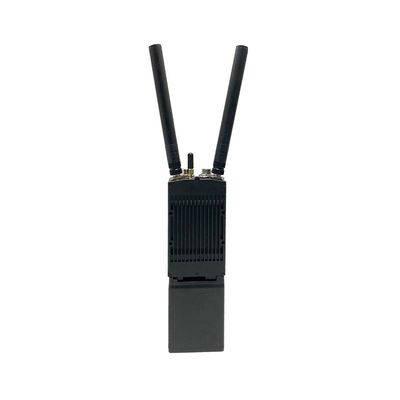

Handheld:
19.0x6.8x3.8cm/769g, met 11.1V/77.7Wh batterij
26.0x6.8x3.8cm/1.04kg, met 11.1V/114Wh batterij
20.7x6.9x5.5cm/1.30kg, met 11.1V/114Wh batterij (5G Routing)
21.0x6.8x5.2cm/972g, met 11.1V/77.7Wh batterij (Vier-band)
15.5x6.6x3.2cm/430g, Bevat lithiumbatterij, exclusief antenne en backclip

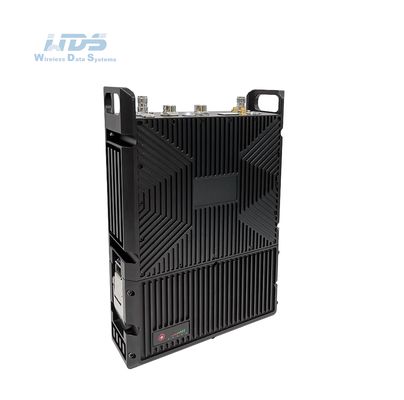

Rugzak:
27.5x18.9x6.2cm/4.15kg, met 22.2V/213Wh batterij
33.6x18.9x6.2cm/5.26kg, met 22.2V/427Wh batterij
29.5x23.0x6.5cm/5.26kg, met 22.2V/213Wh batterij (Dual-band Bediening)
28.8x21.0x6.2cm/4.61kg, met 22.2V/213Wh batterij (Dual-band Selectie Bediening)
22.9x18.9x6.5cm/2.95kg, met 22.2V/427Wh batterij (Vier-band Selectie Bediening)
|
| Kleur |
Zwart, IJzergrijs (Legergroen Optioneel) |
| Installatie |
Handheld/4 Montagegaten, Rugzak |
| Stroom |
| Voedingsspanning |
12-36V DC, 2Watts×2/4Watts×2/5Watts×2
18-32V DC, 10Watts×2/20Watts×2
|
| Stroomverbruik |
Werking 1-2A/Stand-by 0.4-0.6A@12V, 2Watts×2
Werking 2-4A/Stand-by 0.5-0.7A@12V, 4Watts×2/5Watts×2
Werking 3-6A/Stand-by 0.7-0.9A@24V, 10Watts×2
Werking 6-7A/Stand-by 0.7-0.9A@24V, 20Watts×2
|
| Batterijen |
Handheld: 6-8 uur voor 77.7Wh polymeer lithiumbatterij (Standaard); 8-10 uur voor 114Wh polymeer lithiumbatterij
Rugzak: 6-8 uur voor 213Wh polymeer lithiumbatterij (Standaard); 10-12 uur voor 427Wh polymeer lithiumbatterij
|
| Interface |
| Basisinterface |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-ingang. TTL (UART), SBUS en Bluetooth 1.2-230.4Kbps, Wi-Fi toegangspunt en BD/GPS (GNSS) zijn beschikbaar. Ondersteunt transparante transmissie via Ethernet en seriële poorten en alle communicatieprotocollen, inclusief MAVLink. Selecteerbare serviceprioriteit |
Push to talk/Hulp
interface |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Optionele Netwerkuitbreiding |
Openbaar Netwerk Routing/4G LTE, WB-NB integratie, Glasvezel, Satelliet |
| Optionele Video-uitbreiding |
Lage Vertraging HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link Status Indicator |
Rood continu - Het netwerk is niet verbonden
Rood knipperend - Starten/niet verbonden met het netwerk
Groen continu - Het netwerk is verbonden
Groen knipperend - Push-To-Talk is ingedrukt |
| RSSI Link Indicator |
Groen continu - De linkkwaliteit is uitstekend
Blauw continu - De linkkwaliteit is goed
Geel continu - De linkkwaliteit is gemiddeld
Paars continu - De linkkwaliteit is iets slechter
Rood continu - De linkkwaliteit is slecht
Uit - De link is onderbroken |
Beheerinterface/
Besturingsinterface |
Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
